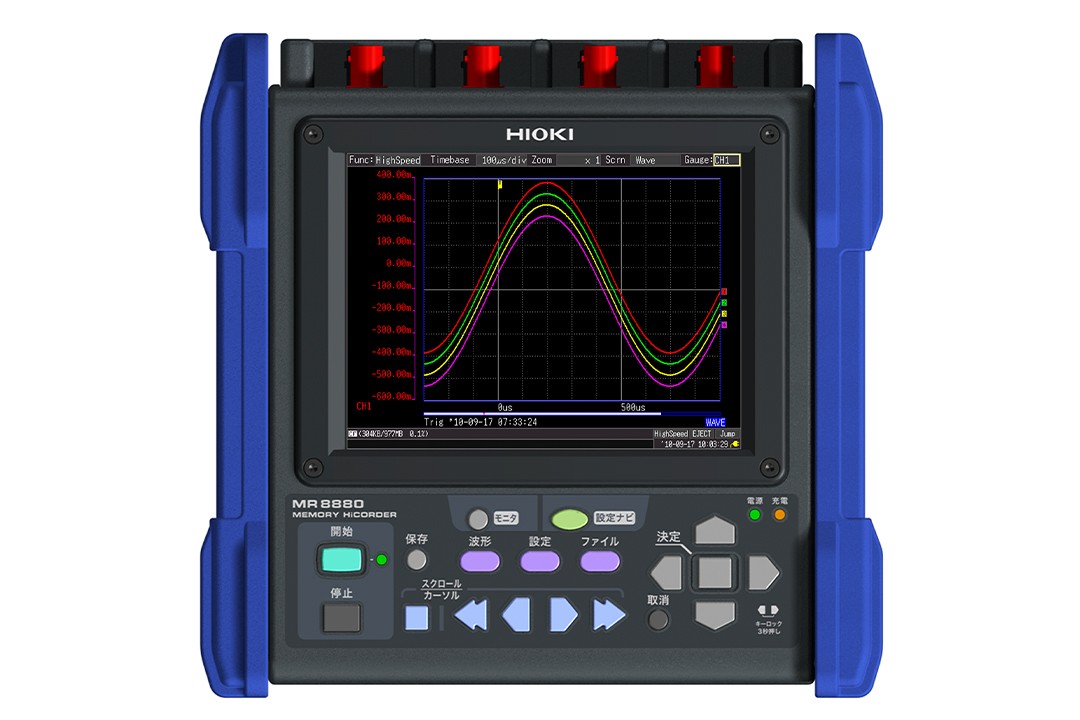

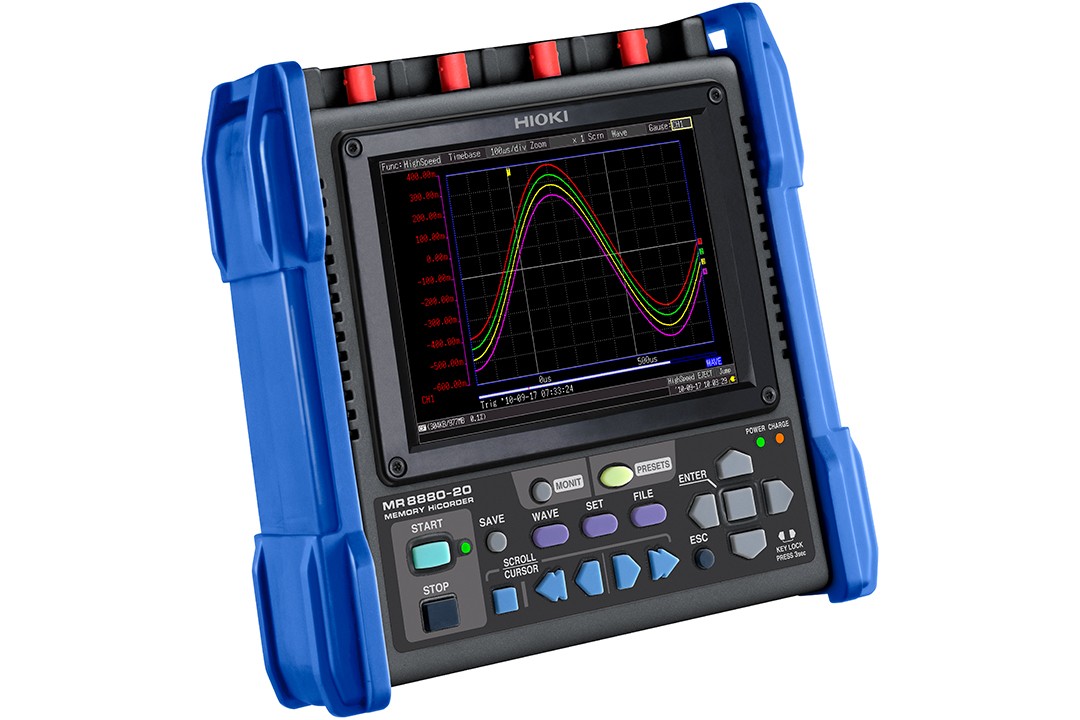

存儲記錄儀MR8880-21

返回上一頁

輕巧、操作簡單，可測量高壓信號和微小信號的記錄儀

最大4通道+8個邏輯通道 1 MS/s 內存 1MW (1 ch) 14bits A/D 分辯率電池或AC適配器操作 USB、CF卡

詢價預約

概要
規格
選件
相關下載
主機升級
解決方案
常見問題

● CATⅢ 600V的絕緣性能，可測量480V電線
● 4通道絕緣輸入（可同時記錄三相電源線+1ch）
● 適用于嚴峻的環境，使用溫度范圍：-10℃～50℃
● 防摔抗震（標配保護殼）
● 設置向?qū)Чδ埽奢p松設置

※主機不含輸入線和電池組。打印單元也需要另配。請根據需求進行購買。

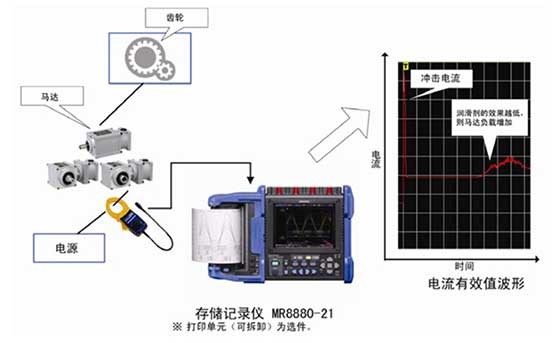

存儲記錄儀的使用方法：測量電流波形

使用觸發功能可以準確記錄接通電源時馬達的啟動電流，并能通過設置預觸發把握觸發前后的現象。將光標對準電流波形的峰值，即可顯示電流值。
存儲記錄儀的使用方法：記錄PLC的時序。

使用邏輯探頭，可以同時測量最多邏輯8通道和模擬波形4通道，并用于分析控制信號的時序。通過設置邏輯的AND/OR，開始指定的理論電平觸發，設置預觸發后能夠把握觸發前后的現象。

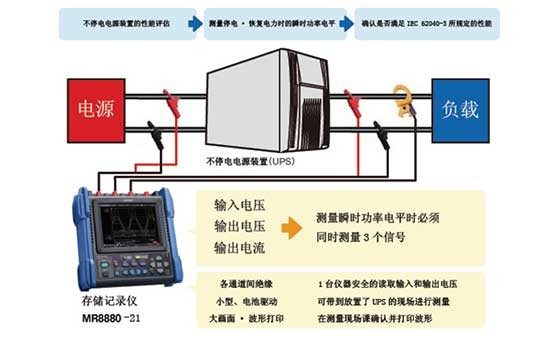

存儲記錄儀的使用方法：記錄停電時的電壓下降

可以將無法預知何時發生的工頻電源的電壓下降設置為波峰值的電壓電平來進行觸發?？梢宰詣颖４嬷链蛴C或PC卡中，并將數據帶回后顯示在計算機中。

基本參數

通道數	模擬4ch+邏輯標配8ch ※模擬輸入通道間和主機間絕緣，所有邏輯輸出通道和主機共地
測量量程（10div滿刻度）	各個通道可選瞬間值、有效值，10mV～100V/div, 13檔量程，分辨率：量程的1/640，有效值：DC， 30Hz～10kHz，波峰因數2
最大額定電壓	端口間：AC、DC 600V，對地間：AC、DC 600V測試等級Ⅲ，AC、DC 300V測試等級Ⅳ
頻率特性	DC~100kHz（±3dB）
時間軸（高速時）	100μs ～100ms/div，10檔量程，采樣周期：量程的1/100
記錄間隔（實時時）	100μs ～1min，19個設置（所有通道同時采樣）
測量功能	高速（高速記錄）、實時（實時記錄）
存儲容量	14bit×1MW/ch（1Word=2byte）
外部存儲	CF卡槽× 1,，USB 2.0接口× 1，（最大2GB）
記錄紙	（打印單元MR9000為選件）：112mm ×18m，卷軸型熱敏記錄紙，記錄濕度：10mm/s（使用堿性干電池時不可打印）
顯示屏	5.7英寸VGA-TFT彩色液晶（640×480點）
顯示語言	中文、日語、英語
通訊接口	USB2.0迷你B×1，CF/USB內存的文件傳輸至計算機中，用計算機控制
電源	AC適配器Z1002：AC100~240V（50/60Hz），45VA (含AC適配器，實時保存時)、107 VA (含交流適配器，實時保存，使用打印機時) 電池組Z1000：※同時使用AC適配器時優先適配器，AC適配器可充電3h/連續使用3h（背光打開時） 5號堿性干電池：（LR6）×8/連續使用時間40分鐘（背光打開時，不可使用打印機） DC電源輸入：DC10~28V
體積和質量	205W × 199H × 67Dmm, 1.76kg（含電池組）裝有打印機時：303W × 199H × 67Dmm, 2.26kg（含電池組）
附件	使用說明書×1、AC適配器Z1002×1、堿性干電池盒×1、吊帶×1，USB線×1，應用光盤（波形查看Wv/通訊指令表）×1

最大200A（高精度）

※使用高精度電流傳感器時領先需要電源CT955x?！芎虲T955x連接的僅限12pin（ME15W）端口的（-05型）傳感器?！褂?0pin（PL23）端口的傳感器另外需要轉換線CT9900。

打印相關

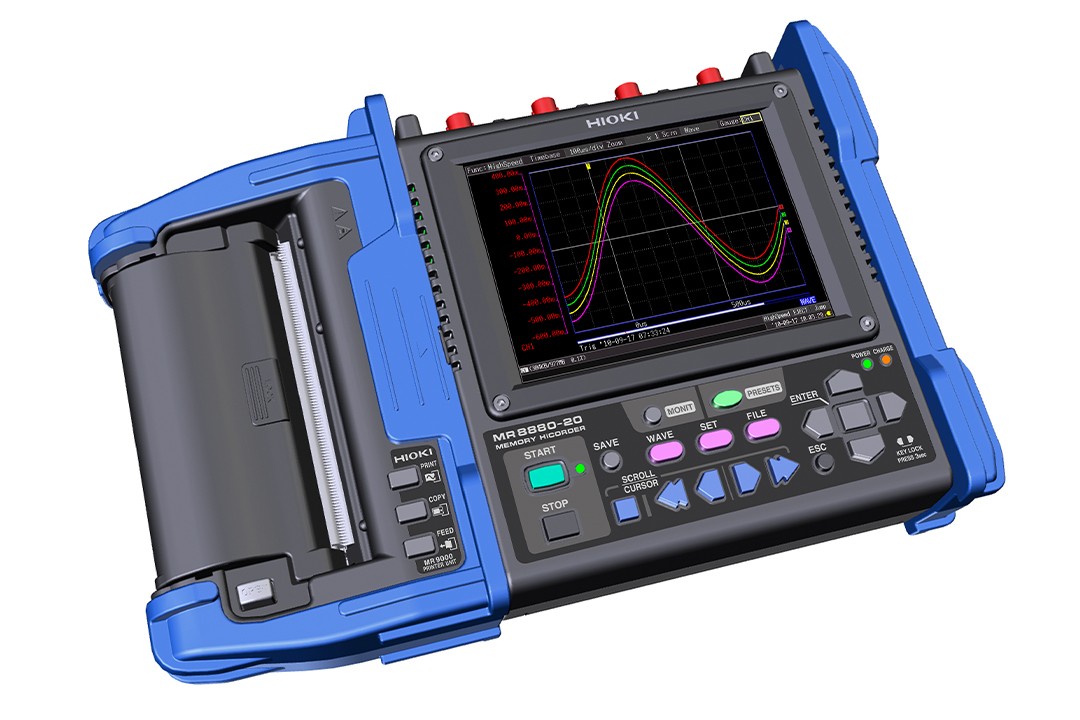

打印單元 MR9000
打印寬度100mm，可和MR8880-21主機一同使用，含1卷打印紙
查看詳情>>
記錄紙 9234
記錄紙 9234 A6 width 112mm (4.41in) × 18m (59.0
查看詳情>>

存儲媒介

※購買SD卡時的注意事項：請務必使用我司選件中的SD卡。若使用我司意外的SD卡，則無法保證進行正常的保存、讀取。

PC卡 9728
帶PC卡套，512MB
查看詳情>>
PC卡 9729
帶PC卡套，1GB
查看詳情>>
PC卡 9830
帶PC卡套，2GB
查看詳情>>

輸入線A

※輸入電壓根據測量儀器的最大輸入電壓而定。

抓狀夾 9790-02
抓狀夾 9790-02 以紅/黑兩端夾住被測物體測量 (9790)
查看詳情>>
接觸針9790-03
以紅/黑兩端夾住被測物體測量 (9790)
查看詳情>>
鱷魚夾 L9790-01
鱷魚夾 9790-01 以紅/黑兩端夾住被測物體測量 (L9790)
查看詳情>>
連接線 L9790 (細長型)
CAT II 300 V, 可任意彎曲測試線直徑2.8mm , 線長1.5m
查看詳情>>

輸入線B

※輸入電壓根據測量儀器的最大輸入電壓而定。

連接線 L9197
用于高電壓 (最高到 500V), 線長1.8m
查看詳情>>
連接線 L9198
用于低電壓 (最高到 300V), 線長1.7m
查看詳情>>

輸入線D

※對地電壓參考我司產品參數范圍?！硗庑枰╇婋娫?。

差分探頭P9000
安全的進行高壓絕緣測量
查看詳情>>
AC適配器Z1008
AC100~240V
查看詳情>>

特注輸入線

用于P9000，關于特注品請另詢。（1）USB總線電源線（2）USB（A）-迷你B連接線（3）3分支連接線

輸入線E

※對地電壓參考我司產品參數范圍?！硗庑枰╇婋娫?。

差分探頭 9322
最高到 2kV DC 或 1kV AC. 可以與AC適配器 9418-15, 或探頭電源單
查看詳情>>
AC適配器9418-15
標配附件 100~240V AC，另售
查看詳情>>

非接觸電壓測量

AC非接觸電壓探頭SP3000
適用于外徑φ1mm?2.5mm的帶絕緣層電線;頻帶10Hz?100kHz;額定測量電壓5V
查看詳情>>
AC電壓探頭SP9001

查看詳情>>

邏輯測量

※僅能連接小型端口型?！⌒投丝谛偷?327、9320-01、9321-01、MR9321-01不需要9323。

轉換電纜 9323
由于端口不同，用于連接 9320/9321 與 8860 系列的記錄儀
查看詳情>>
邏輯探頭9320-01
4通道，開/關探測電壓/接觸信號
查看詳情>>
邏輯探頭MR9321-01
用于檢測AC/DC電壓ON/OFF（記錄儀共通）
查看詳情>>

最大1000A（高精度）

AC/DC電流傳感器CT6875
追求高精度測量,頻帶DC~2MHz，額定電流AC/DC 500A
查看詳情>>
AC/DC電流傳感器CT6876
頻帶DC~1.5MHz，額定電流AC/DC 1000A
查看詳情>>

傳感器用電源

連接線 L9217
線兩端都有絕緣BNC 連接器，并連接至輸入模塊上的絕緣BNC連接器。長1.6m
查看詳情>>
傳感器單元CT9555
單獨使用電流傳感器時的供電;1ch，帶波形輸出
查看詳情>>
傳感器單元CT9556
單獨使用電流傳感器時的供電;1ch，帶波形/RMS輸出
查看詳情>>
傳感器單元CT9557
單獨使用電流傳感器時的供電;4ch，帶計算功能、波形/RMS輸出
查看詳情>>

100A～2000A（中速）

使用這類電流傳感器時另外需要CT7290等。

AC/DC電流傳感器 CT7631
直流電壓輸入100A的電流傳感器
查看詳情>>
AC/DC電流傳感器 CT7636
DC輸入600A的電流傳感器
查看詳情>>
AC/DC電流傳感器 CT7642
DC輸入2000A的電流傳感器
查看詳情>>
AC/DC自動調零電流傳感器 CT7731
帶寬DC～5kHz（-3dB）;額定測試電流AC/DC 100A;輸出電壓1mV/A;可測
查看詳情>>
AC/DC自動調零電流傳感器 CT7736
直流電壓輸入600A的電流傳感器
查看詳情>>
AC/DC自動調零電流傳感器 CT7742
直流電壓輸入2000A的電流傳感器
查看詳情>>
顯示單元 CM7290
電流傳感器用帶顯示的電源
查看詳情>>

500A～5000A

※用于50/60Hz工頻電源線

鉗式探頭 9018-50
使用簡單，電流至電壓轉換
查看詳情>>
鉗式探頭 9132-50
連接萬用表、記錄儀，輕松測量大電流
查看詳情>>
柔性電流鉗 CT9667系列
在狹窄地方也能輕松設置
查看詳情>>

泄漏電流

※用于50/60Hz工頻電源線

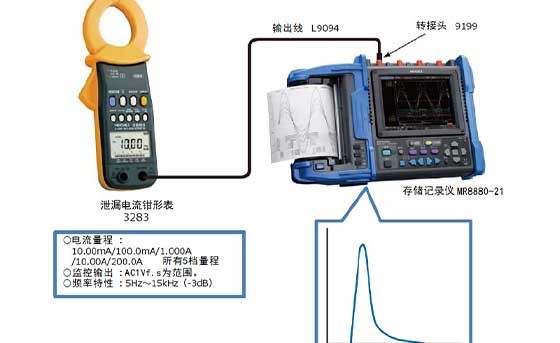

數字鉗型表 3283
True RMS（真有效值）;用于AC泄漏電流/負載電流;10mA量程（10μA分辨率）到
查看詳情>>
變換轉換器 9199
BNC-香蕉頭，用于連接輸入模塊的 BNC 端口
查看詳情>>
AC 轉換器 9445-02
100～240V AC，12 V DC/ 2.5 A 輸出
查看詳情>>
輸出線L9094
香蕉端子用，1.5m
查看詳情>>
輸出線L9095
BNC端子用，1.5m
查看詳情>>
輸出線L9096
端子板用，1.5m
查看詳情>>

PC相關

波形處理軟件 9335
數據轉換、打印功能、波形顯示、適用于Windows2000/ XP/Vista(32bi
查看詳情>>

電源

※Z1002為主機標配附件

AC適配器Z1002
標配，用于主要單元，AC 100~240V
查看詳情>>
電池組Z1000
NiMH，主機充電
查看詳情>>

其他選件

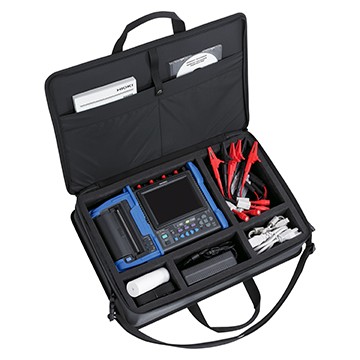

攜帶箱 C1003
軟箱，用于收納選件
查看詳情>>
連接線 L9217
線兩端都有絕緣BNC 連接器，并連接至輸入模塊上的絕緣BNC連接器。長1.6m
查看詳情>>

產品樣本使用說明書通訊指令產品外觀圖在線培訓視頻軟件下載

編號

類別

型號

名稱

備注

類型

大小

更新時間

點擊

1763

單品樣本

MR8880-21

MR8880-21（英文）

（英文）product catalog.pdf (1.84 MB)(12-03-12)

pdf

1.85 MB

2016-12-08

下載

1762

單品樣本

MR8880-21

存儲記錄儀 MR8880-21

pdf

3.59 MB

2021-08-24

下載

HIOKI智測會歡迎您！

您好！如果您需要瀏覽或下載使用說明書&操作指南、產品外觀圖、日置技報&技術資料、在線培訓視頻，請先注冊會員獲取權限。

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

HIOKI智測會歡迎您！

您好！如果您需要瀏覽或下載使用說明書&操作指南、產品外觀圖、日置技報&技術資料、在線培訓視頻，請先注冊會員獲取權限。

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

HIOKI智測會歡迎您！

您好！如果您需要瀏覽或下載使用說明書&操作指南、產品外觀圖、日置技報&技術資料、在線培訓視頻，請先注冊會員獲取權限。

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

HIOKI智測會歡迎您！

您好！如果您需要瀏覽或下載使用說明書&操作指南、產品外觀圖、日置技報&技術資料、在線培訓視頻，請先注冊會員獲取權限。

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

存儲記錄儀MR8880-21升級

版本升級應有資格技術員來執行。
與MR8880-21的功能和操作類似，如對進程有任何不明之處，請聯系當?shù)氐?a href="/distribution.html">HIOKI分支機構尋求協助。

1.MR8880-21軟件

軟件最新版本如下。如您仍使用的舊版本，請進行版本升級。

·主機版本：V1.11

2.升級前:

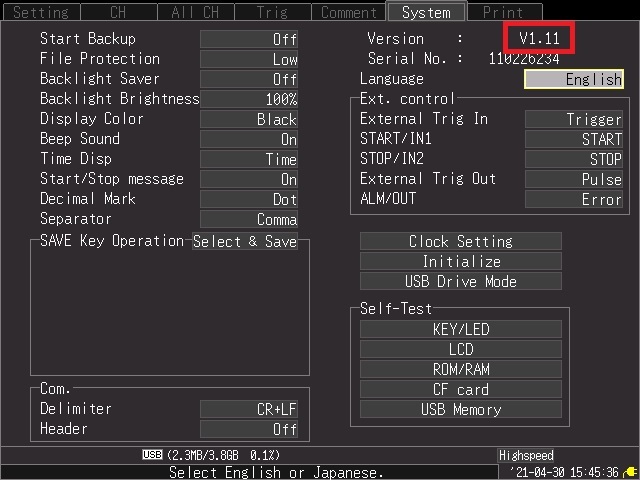

通過初始啟動畫面顯示的版本號，確認當前MR8880-21的固件。

如MR8880-21版本為 Ver1.11，則無需升級儀器。

進行版本升級，需要使用U盤或HIOKI正版PC卡。

存儲記錄儀 MR8880-21升級 v1.11 (2021年5月)

版本升級應由資格技術員來執行。
如對進程有何不明之處，請聯系當?shù)氐?a href="/distribution.html">HIOKI分支機構尋求協助。

? 公開的升級軟件免費提供。是現在最新的版本。
? 下載本軟件時,若出現的不良現象,請向購買代理商詢問。
? 本軟件的所有權、知識產權等以前權限都?xì)w弊公司所屬。

? 請確認上面內容后，進行下載。版本升級的方法請下載「版本升級方法」后,按說明進行。
? 「版本升級方法」中,記載下載之前的主機應做的準備內容和下載順序。
? 另外,使用的主機軟件版本是本體v1.03以上的客戶,可以升級3種軟件（主機軟件、主機FPGA、主機Windows CE Kernel）的綜合版本。

? 升級過程中,絕對不可切斷主機電源。
? 同時也不可抽去PC卡。若切斷電源會使主機發生故障,無法正常操作。這種情況需要修理才可恢復。
