首頁 - 產品中心 - 電力測量儀器 - 電力質量分析儀 3196

已停產

電力質量分析儀 3196

返回上一頁

監測及記錄電力質量，當問題出現時分析它產生的原因

詢價預約

概要
規格
選件
相關下載
主機升級

● 測量功率因數，突升，突降，閃變
● 諧波分析到50次
● 高頻瞬態測量
● 檢測及波形顯示
● 4電流通道及4電壓通道

基本參數

接線方式	單相二線，單相三線，三相三線，三相四線
電壓量程	通道1，通道2，通道3 150/300/600V 通道4：60/150/300/600V(AC),60/600V(DC)
電流量程	9660：50/100A，9661：50/500A，9667：500/5000A，9669：1000A
測量方法	瞬態過電壓：2MHz/s 數學計算：256點/周期諧波/間諧波： 2048點/10周期(50Hz)，2048點/12周期(60Hz)
測量功能	瞬態過電壓電壓突升，電壓突降，電壓中斷頻率，電壓，電流，電壓/電流峰值，有功/無功/視在功率，功率因數,DPF 電壓不平衡率，電流不平衡率諧波電壓/電流/功率，間諧波電壓／電流，諧波電壓／電流相位角，總諧波／間諧波失真 IEC閃變(Pst,Plt)／δV10(日本)
內存	13MB
接口	PC卡(閃存ATA卡/至528MB)，RS-232C，LAN(10BASE-T)，HTTP服務器功能
電源供應	9458 AC電源轉換器或9459電池組
體積及重量	298寬×215高×67厚mm，2.0kg
附件	電壓線L1000(1套：紅/黃/藍/灰各1，黑4)，AC電源轉換器9458（1），肩帶( 1 )，9459電池組（1），LAN連接蓋（1），輸入線標簽（1），CD-R（1）（說明手冊、EN50160說明手冊，Down96軟件），快速入門手冊（1），EN50160說明手冊（1）

打印機

注意：在購買打印機 9670時,請一起購買 AC轉換器9671或電池組 9672和電池充電器9673. 連接 3196,請購買RS-232C線 9638。

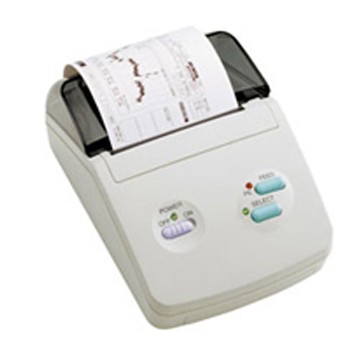

打印機9670
供電電源為AC適配器，9671或電池組9672，無CE標志。
查看詳情>>

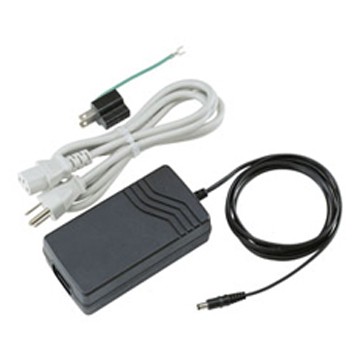

AC轉換器 9671
用于9670, 100 to 240 V AC
查看詳情>>

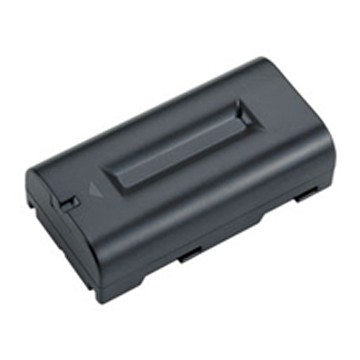

電池組 9672
用于9670, 7.4 V DC/ 1600 mAh
查看詳情>>

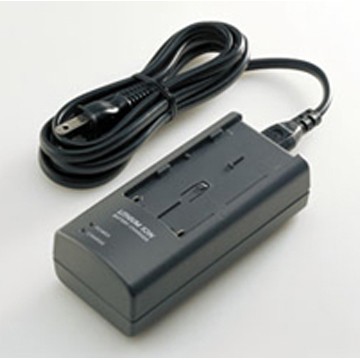

電池充電器 9673
用于 9672, 100 V AC
查看詳情>>

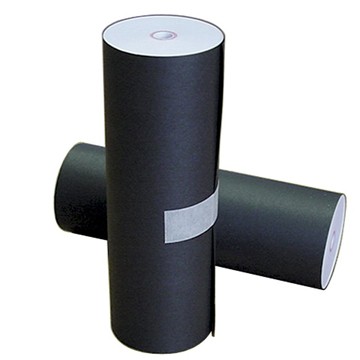

記錄紙 9237
80 mm× 25 m, 4 卷
查看詳情>>

其他選件

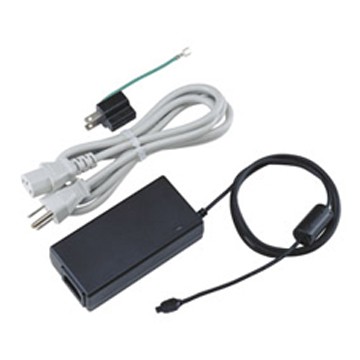

AC轉換器 9458
已包括, 12 V DC 輸出, 100－ 240 V, 50/60 Hz
查看詳情>>

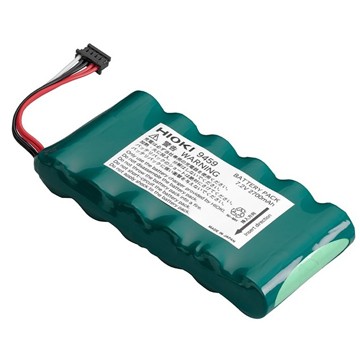

電池組 9459
7.2 V DC, 2700 mAh
查看詳情>>

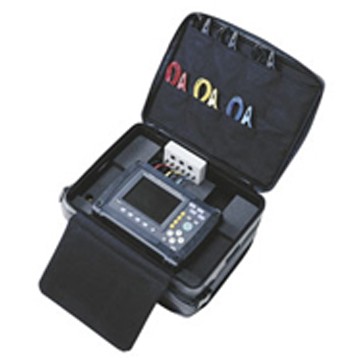

攜帶盒 9339
攜帶軟包
查看詳情>>

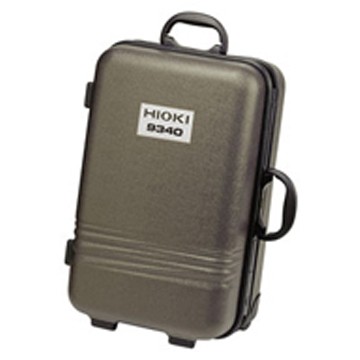

攜帶箱 9340
攜帶硬箱(防水，防塵)
查看詳情>>

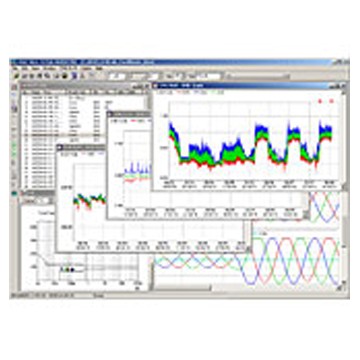

PQA查看軟件9624-50
用于PQA的分析軟件
查看詳情>>

PC 通訊器 (HIOKI提供的PC卡，如選擇其它PC卡，則無法保證.)

LAN電纜 9642
直連以太網線，附帶交叉型轉換器，5m 長
查看詳情>>
PC卡 9728
帶PC卡套，512MB
查看詳情>>
PC卡 256M 9727
PC CARD 256M 9727 PC卡轉換器一并提供，容量 256MB
查看詳情>>

電壓測量

電壓線L1000
標配，紅/黃/藍/灰各1，黑4，3m長，鱷魚夾×8
查看詳情>>
接線轉換器PW9000
三相3線( 3P3W3M )接線時，可以將接線的電源線從6根減少到3根
查看詳情>>

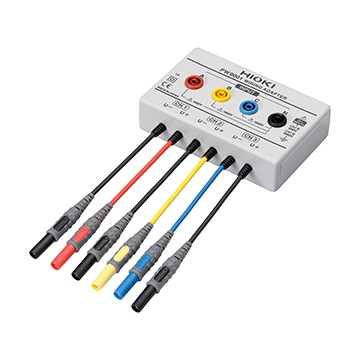

接線轉換器PW9001
三相4線( 3P4W )接線時，可以將接線的電源線從6根減少到4根
查看詳情>>

電流測量

3196不能單獨使用，測量時需要1個或1個以上電流傳感器

鉗式傳感器 9660
用于3196電力質量分析儀和3169-20/21鉗式功率計的鉗式傳感器。
查看詳情>>
鉗式傳感器 9661
電流傳感器，AC500A
查看詳情>>

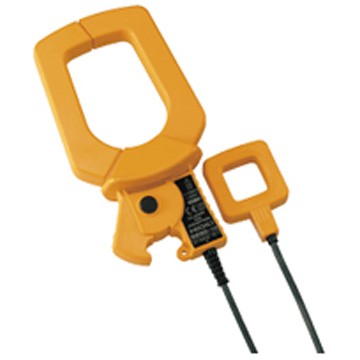

鉗式傳感器 9669
電流傳感器，AC1000A
查看詳情>>

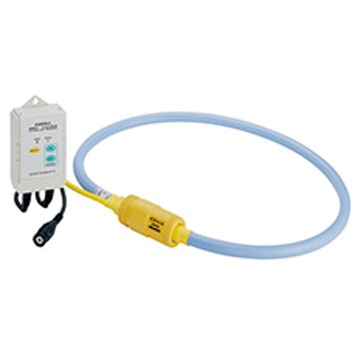

柔性電流鉗 9667
500A/5000A AC 鉗口直徑:254mm 線長:2m 輸出線長: 1m
查看詳情>>
鉗式傳感器 9694
用于3196電力質量分析儀和3169-20/21鉗式功率計的鉗式傳感器。
查看詳情>>
鉗式轉換器 9290-10
最大AC1000A，用于鉗形表的轉換器
查看詳情>>

產品樣本使用說明書通訊指令產品外觀圖在線培訓視頻軟件下載

編號

類別

型號

名稱

備注

類型

大小

更新時間

點擊

1815

單品樣本

3196

pdf

2.11 MB

2016-12-20

下載

HIOKI智測會歡迎您！

您好！如果您需要瀏覽或下載使用說明書&操作指南、產品外觀圖、日置技報&技術資料、在線培訓視頻，請先注冊會員獲取權限。

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

HIOKI智測會歡迎您！

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

HIOKI智測會歡迎您！

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

HIOKI智測會歡迎您！

如若您已加入會員，歡迎您點擊登錄進入會員后臺！

電力質量分析儀 3196 版本升級: 最新版本 1.42

? 下載版本升級文件時,需要登錄客戶信息時發行給您的客戶名和密碼。如果還沒有登錄客戶信息,請先返回登錄畫面進行登錄。
? 版本升級請使用日置配套整版PC卡。

1. 3196的軟件

現在最新的軟件版本如下。如果您現在所使用的版本比這個舊,我們建議您進行版本升級。最新版本 ∶ V1.42
注意：2005年12月之后購買的PC卡(9726,9727,9728)的內部式樣有一些改變。v1.30之前的3196，由于多次使用PC卡反復讀寫,可能會出現無法識別之現象。為了改變此現象,我們將版本升級至v1.40

2. 版本升級履歷
主要的版本如下所示。v1.42的詳細對應內容請到下載畫面下載確認。
	v1.00	首次升級
	v1.10	ΔV10閃燈對應，HTTP服務器功能對應
	v1.20	IEC閃燈對應，6種語言對應
	v1.30	EN50160對應
	v1.40	新PC卡對應,GPS對應，400Hz對應，漢語對應
	v1.41	DPFsum值不良現象解除
	v1.42	解決PC卡問題

3. 主機版本的確認方法
打開電源,起動畫面上表示軟件的版本信息。
[SYSTEM]-[Main設定][硬件]畫面中也表示版本信息。


*如果還沒有登錄客戶信息,請先返回登錄畫面進行登錄。

3196 的下載畫面

? 公開的升級軟件免費提供。是現在最新的版本。
? 下載本軟件時,若出現的不良現象,請向購買代理商詢問。
? 本軟件的所有權、知識產權等以前權限都?xì)w弊公司所屬。

請確認上面內容后，進行下載。版本升級的方法請下載「版本升級方法」后,按說明進行。「版本升級方法」中,記載下載之前的主機應做的準備內容和下載順序。
v1.41是為了消除不兼容現象的版本升級。簡易入門操作手冊還有詳細操作說明書不改訂。

版本升級的注意事項:
? 升級過程中,絕對不可切斷主機電源。同時也不可抽去PC卡。若切斷電源會使主機發生故障,無法正常操作。這種情況需要修理才可恢復。
