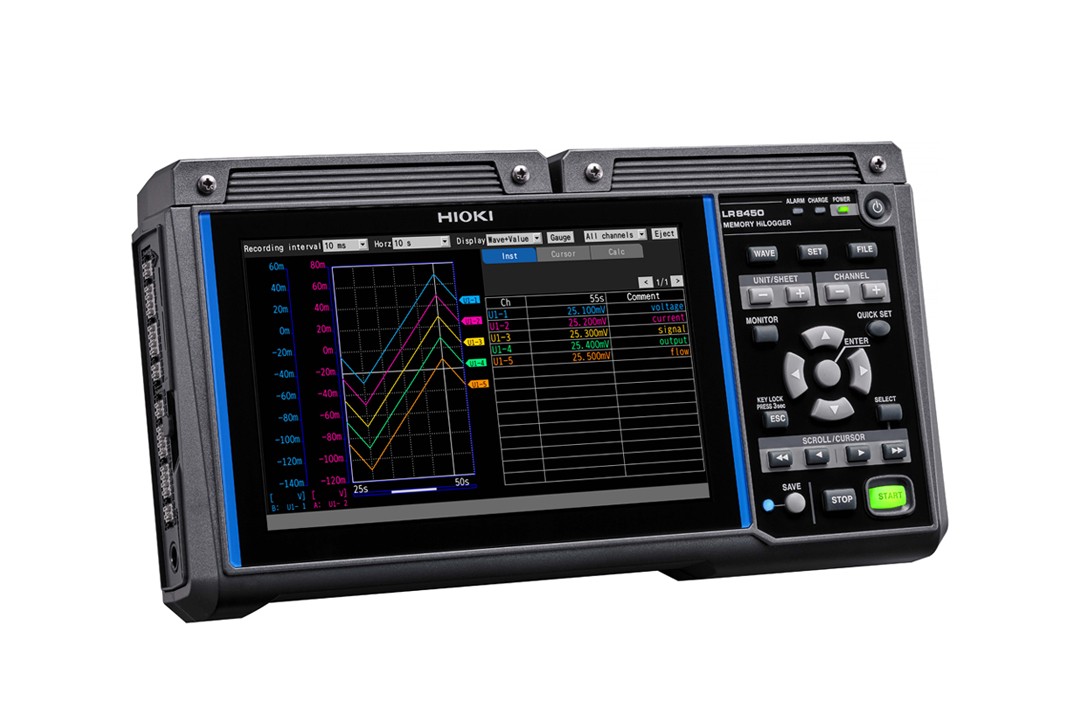

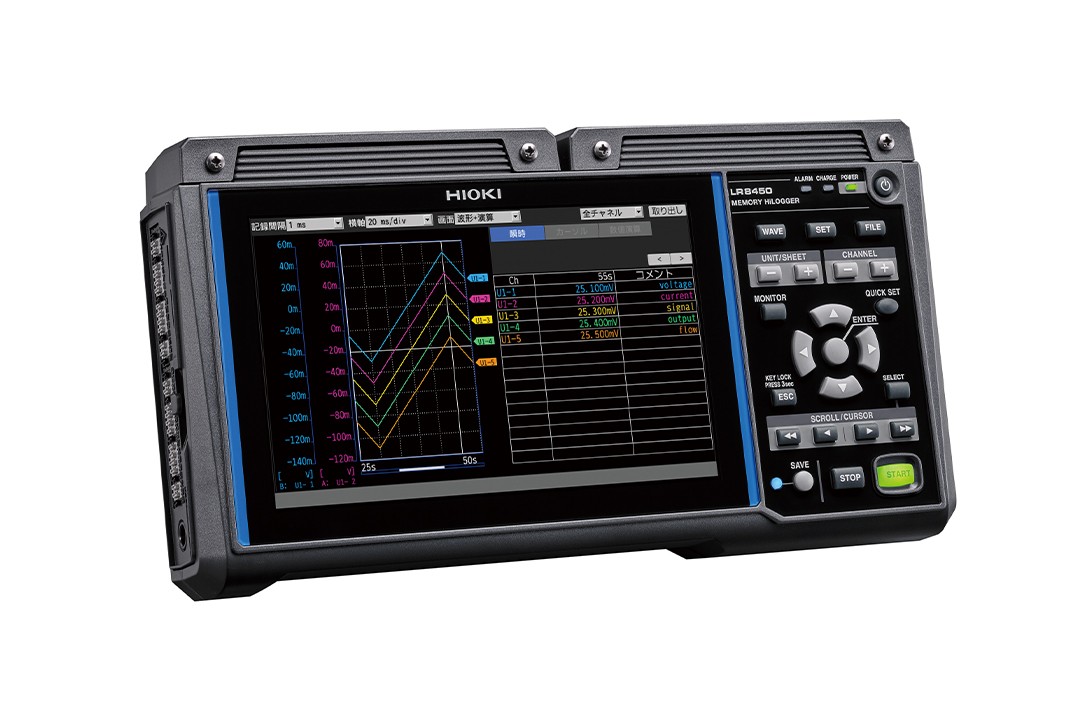

● 無線機型，通過增加直連單元、無線單元最多可達330ch（LR8450-01）
● 能以1ms采樣率測量壓力等各種傳感器的輸出電壓
● 直接連接應變片后能以最快1ms采樣率進行測量
● 即使在逆變器等高壓高頻的附近也能穩定測量，大幅降低了干擾的影響
● 使用無線單元可最大程度地減少信號線的電線長度并防止故障發生。（LR8450-01）
● 使用配備有無線局域網的數據記錄儀，則可以在PC上遠程觀測數據。（LR8450-01）
-

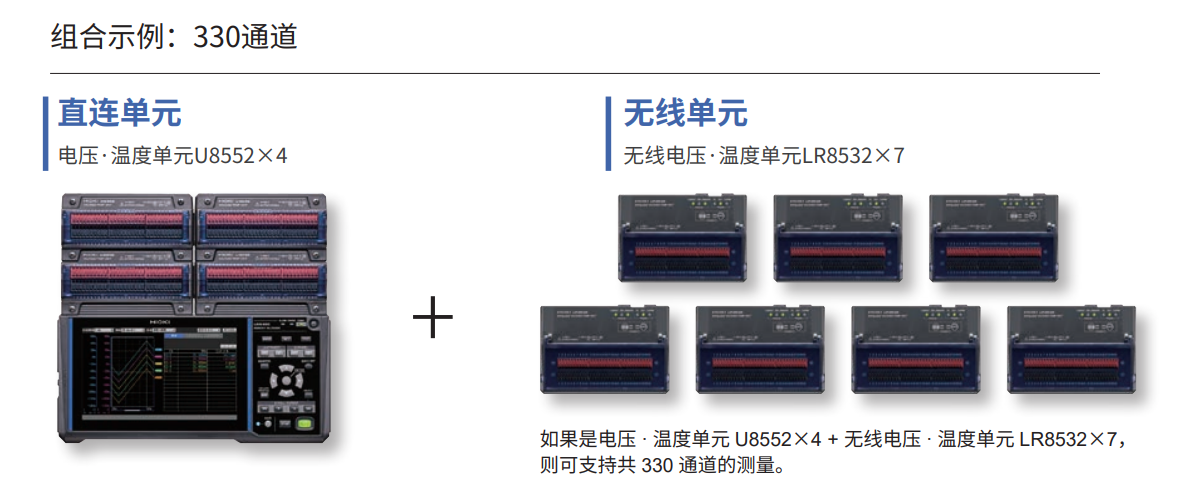

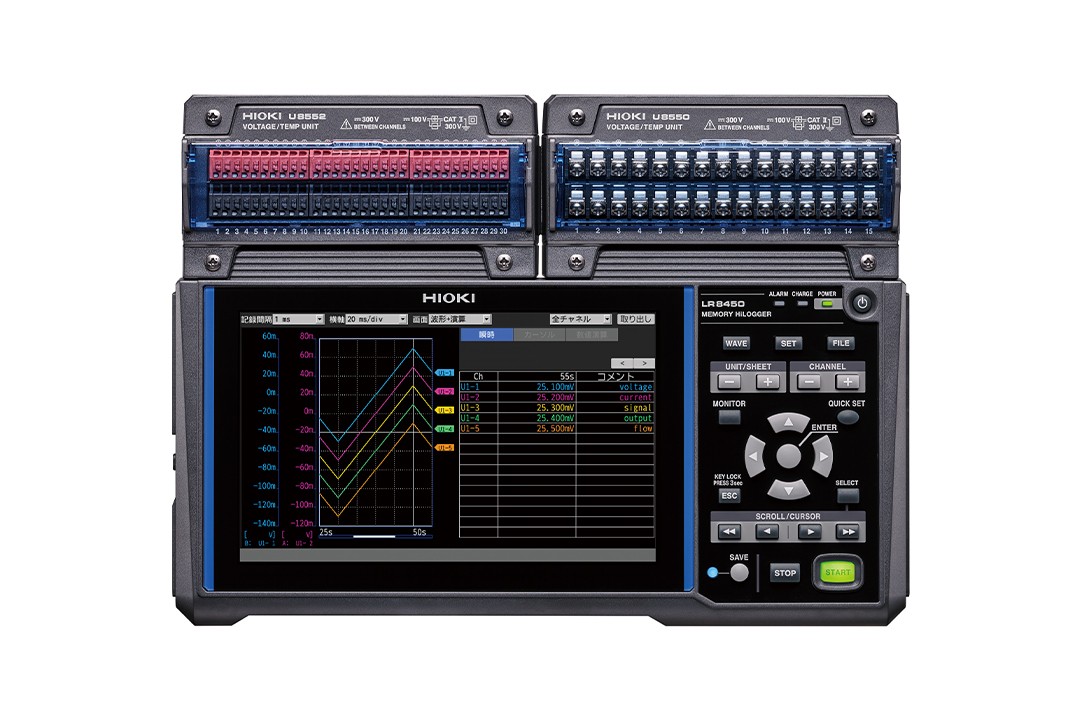

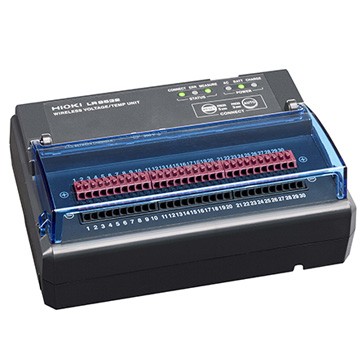

無線單元最多可增加至7臺，最多輸入330通道如果是電壓/溫度單元U8552×?4臺+無線電壓/溫度單元LR8532×?7臺，則可以實現總共330通道的測量。
通過改變組合的單元，可以測量電流、CAN、電壓、溫度、應變、濕度、電阻。也有可以使用直連單元的標準機型。 標準機型LR8450
-

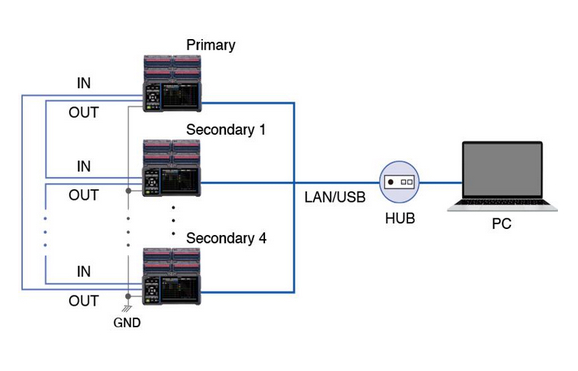

模擬600 ch同步采樣測量【V2.10以上】連接多個LR8450外部同步端子( SYNC.IN、SYNC.OUT )后，最多可進行5臺(模擬600 ch )的同步采樣測量。
※連接無線單元時，無法使用同步采樣功能 -

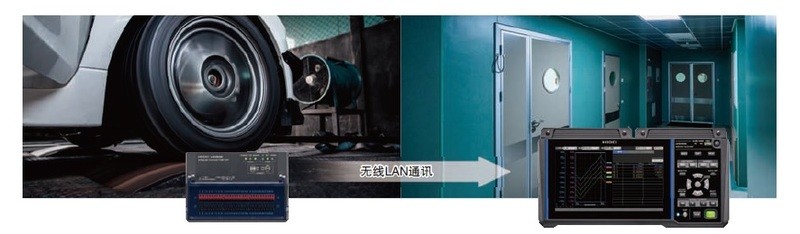

適用于布線困難的場所如果使用LR8450-01和無線單元，可以用最小限度的布線進行測量，從而縮短作業的時間。 當測量對象在實驗室，無需在確認數據的監控室的墻上打洞并布置較長測試線。
-

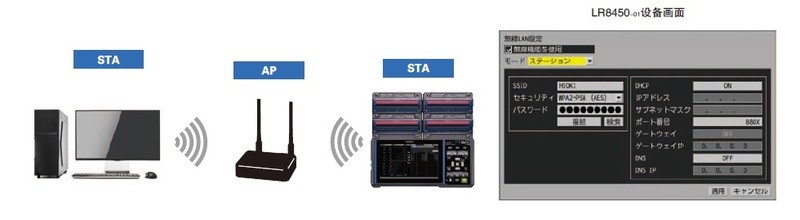

通過PC或平板設備對數據進行遠程監控通過將LR8450-01無線網絡連接PC或平板設備，可通過HTTP 服務器進行遠程操作，或通過FTP服務器獲取數據。
-
通過消耗電流的多點檢測實現能耗的可視化EV汽車除了電機以外，還搭載了ECU等各種各樣的電氣零部件，都會消耗電能。為了延長EV汽車的續航距離，避免無效的能量損耗是非常重要的。為了正確把握ECU和電氣設備的實際能耗，比較理想的是進行實車測量。
通過使用HIOKI的LR8450、電流模塊和電流傳感器，即便是在實車中也能輕松實現多點測量。根據記錄消耗電流的數據，可以明確需要優化的地方，有利于大幅降低能耗。
以最快1ms的采樣率測量電流

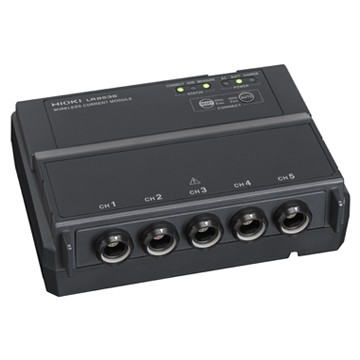

電流模塊U8556（鏈接對應產品）
小型非接觸式電流傳感器
AC/DC電流傳感器CT7812（2A）
AC/DC電流傳感器CT7822（20A）
-
非接觸CAN傳感器操作實例使用非接觸式 CAN 傳感器進行實際汽車行駛試驗的視頻。 （1分40秒）

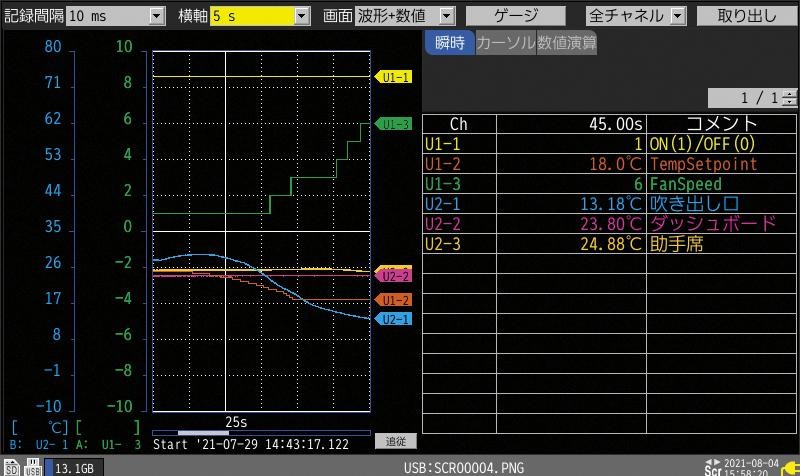

將測到的車內溫度模擬數據與CAN數據同時以波形的形式顯示在記錄儀上。
( LR8450僅可使用直接連接型單元) -
同時顯示模擬數據和 CAN 數據波形最高采樣: 10ms (最多50ch )
將 CAN 信號實時轉換為模擬波形并顯示（無法觀測 CAN 信 號波形本身）。 通過波形可同時確認電壓、溫度和應變等模 擬數據以及從 CAN 總線獲取的車速和轉數等信息。 -

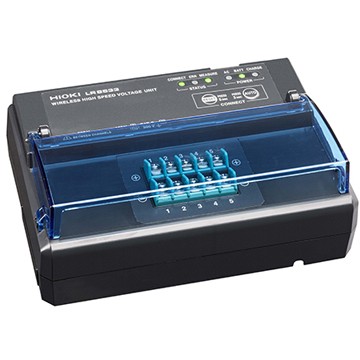

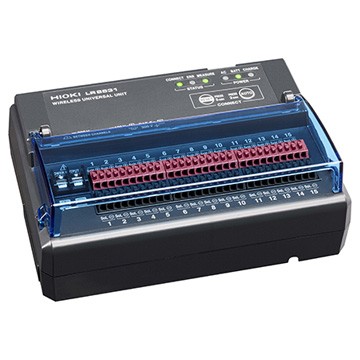

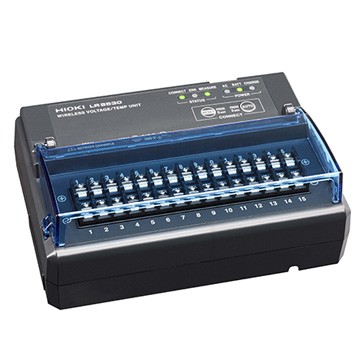

無線單元只需兩步就能簡單登錄！數據采集儀 LR8450-01通過搭載無線Lan來實現數據采集，非常適合收集散落的各個地方的數據、以及配線困難處的測量。無線單元最多可增設7個單元、最多可測量330個通道。
-
高壓、高頻下也可穩定測量 降低噪聲干擾的影響以往機型在干擾環境下測量溫度時，測試值易受高頻影響發生漂移，產生較大變動，從而無法正常測量。而數據采集儀LR8450針對此問題進行了重新設計，大大減少了高頻噪聲的影響。非常適合測量逆變器、電池等周邊溫度的測量。
-

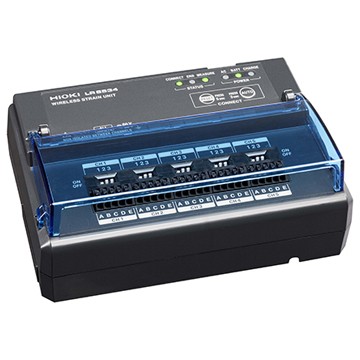

直接連接應變片 最快能以1ms的采樣率進行測量數據采集儀LR8450可直接連接應變片、測量應力。 最快能以1ms的采樣率進行測量、并可記錄數10Hz，非常適合測量運動部件上的應力和負載、制動和配管的應變測量。可自由增加多個測量單元、根據實際場景、同時記錄應變、溫度·電壓。
-
以1ms采樣率對壓力傳感器、各種傳感器的輸出進行測量使用測量單元：高壓電壓單元U8553
能以最快1ms采樣率進行測量。
1ms采樣率適用于記錄壓力或是振動等幾十Hz的各種傳感器的輸出。
-
溫度測量操作演示6步教你輕松使用數據采集儀進行溫度測量與數據導出。
-
通過測量溫度和熱流量進行BEV的熱管理將數據采集儀LR8450 和熱流傳感器FHF05兩臺設備組合后能夠進行熱流的測量。由于除了溫度測量還能確 認熱量流動的方向，因此有助于驗證溫控管理的情況。
-
利用GENNECT系列使測量更方便GENNECT One + GENNECT Cloud
“GENNECT One”是一款免費的 Windows 應用程序，可以集中管理局域網內的多臺測量儀器。如果配合使用HIOKI的云服務“GENNECT Cloud”，就可以實現遠程控制測量儀器。
點擊此處了解 GENNECT One 的詳細信息
點擊此處了解 GENNECT Cloud 的詳細信息
基本參數（精度保證時間1年）
| 最多可連接單元個數 | 直連單元4臺+無線單元7臺 |
|---|---|
| 可連接的單元 （直連單元） | U8556，U8550, U8551, U8552, U8553, U8554 |
| 可連接的單元 （無線單元※2） | LR8536，LR8530, LR8531, LR8532, LR8533, LR8534 ※適用于主機V1.20以上 |
| 測量通道數 | 直連單元最多120ch，直連單元和無線單元最多330ch |
| 脈沖/邏輯輸入 | [通道數] 8ch (主機共地，非絕緣，每個通道的脈沖/邏輯輸入的專有設置) [輸入形態] 無電壓觸點，集電極開路，電壓 [累積] 0?1000M脈沖，分辨率1脈沖 [轉速] 0?5000/n (r/s)，分辨率1/n (r/s)，0?300000/n (r/min)，分解能 1/n (r/min)，n是每轉的脈沖數，從1到1000 [邏輯輸入] 在每個記錄間隔記錄1或0 |
| 記錄間隔 | 1 ms※, 2 ms※5,5 ms※（※5: 僅在使用1 ms / S單元時可以設置）, 10 ms?1 h, 22種設置, 可以為每個單元設置數據更新間隔 |
| 數據保存 | SD存儲卡/U盤可選（僅限HIOKI原裝選件能保證正常操作） |
| LAN接口 | 符合100BASE-TX/1000BASE-T, DHCP, DNS, 功能: 通過Logger Utility軟件進行數據采集/通過條件設置，通訊指令設置并記錄控制，和FTP服務器/客戶端, HTTP服務器, NTP客戶端, NTP服務器時間同步 |
| 無線LAN接口 | IEEE802.11b/g/n 通訊距離：可見范圍30 m 加密功能：WPA-PSK/WPA2-PSK、TKIP/AES 可使用通道：1 通道～ 11 通道 適用模式：無線單元連接、自動連接功能、無線LAN功能的ON/OFF 功能： 通過通訊命令設置/記錄控制， FTP服務器/客戶端功能， HTTP服務器功能，NTP客戶端功能 |
| USB接口 | 符合USB2.0×2 (U盤, 鍵盤, 集線器連接), ×1 (通過Logger Utility采集數據/設置條件, 通過通訊命令設置/記錄控制通信, 將SD存儲卡中的數據傳送至PC) |
| SD卡槽 | 符合SD標準×1 (符合SD/SDHC存儲卡), 保證操作: Z4001, Z4003 |
| 顯示器 | 7英寸TFT彩色液晶顯示屏（WVGA800×480點） |
| 功能 | 實時保存數據至SD卡/U盤，數值/波形運算，報警輸出8ch，電壓輸出2端子（可5V/12V/24V切換） |
| 電源 | [AC適配器] Z1014 (AC100?240 V, 50/60 Hz), 95 VA Max. (含AC適配器), 28 VA Max. (僅限主機) [電池組] Z1007 (可安裝2個)/連續使用時間4 h (使用2個參考值), 20 VA Max. [外部電源] DC 10?30 V, 28 VA Max. |
| 體積及重量 | 未安裝單元: 272W × 145H × 43D mm, 1108 g (不含電池) 安裝2個單元時: 272W × 198H × 63D mm 安裝4個單元時: 272W × 252H × 63D mm |
| 附件 | 快速測量指南×1, LOGGER Application Disk (快速測量指南, 詳細使用說明書, Logger Utility, Logger Utility使用說明書, 通訊命令說明書) ×1, USB連接線×1, AC適配器×1，電波使用上的注意事項×1 |
可使用無線功能的國家（LR8450-01，Z3230）2022/8/1
| 可使用無線功能的國家和地區 | 澳大利亞、奧地利、孟加拉國、比利時、巴西、保加利亞、加拿大、智利、中國、哥倫比亞、克羅地亞、塞浦路斯、捷克共和國、丹麥、埃及、愛沙尼亞、芬蘭、法國、格魯吉亞、德國、希臘、香港、匈牙利、冰島、印度、印度尼西亞、愛爾蘭、以色列(*1)、意大利、日本、肯尼亞、韓國、科威特、拉脫維亞、列支敦士登、立陶宛、盧森堡、澳門、馬來西亞(*1)、馬耳他、緬甸、荷蘭、新喀里多尼亞、新西蘭、挪威、菲律賓、波蘭、葡萄牙、羅馬尼亞、沙特阿拉伯、新加坡、斯洛伐克、斯洛文尼亞、西班牙、瑞典、瑞士、臺灣、泰國、土耳其、英國、阿拉伯聯合酋長國（UAE）、美國、越南 *1:只有特定的經銷商或進口商獲得了批準。詳情請咨詢我們。 |
|---|---|
| 注意事項 | 需要基于每個國家或地區的法律或法規來使用無線電波。在授權的國家和地區之外使用該產品可能會涉及違法。 |
適配主機
直接輸入單元
無線輸入單元
僅限適用于LR8450-01
輸入相關
保存媒介
購買保存媒介時的注意事項：請務必使用我司選件中的保存媒介。若使用我司選件以外的保存媒介，則可能出現無法保存和讀取的情況，不能保證正常操作。
電源
AC適配器為LR8450、LR8450-01的標配附件。
攜帶箱/支架
PC測量
Logger Utility為標配附件?！鶎崟r數據采集功能將后續版本升級時對應。
信號轉換
產品樣本
使用說明書
通訊指令
產品外觀圖
在線培訓視頻
軟件下載
編號
類別
型號
名稱
備注
類型
大小
更新時間
點擊
HIOKI智測會歡迎您！
您好！如果您需要瀏覽或下載使用說明書&操作指南、產品外觀圖、日置技報&技術資料、在線培訓視頻，請先注冊會員獲取權限。
如若您已加入會員，歡迎您點擊登錄進入會員后臺！
型號
品名
文件
記述
容量
備注
LR8101,LR8102,LR8450,LR8450-01
數據采集儀
可以在適用的測量儀器上開始/停止測量、下載數據和進行測量設置
429.6 KB
8423,8430-21,LR8400,8401,8402-21,LR8410-30,LR8431,LR8432-30,LR8512,LR8513,LR8514,LR8515,LR8450,LR8450-01,LR8101,LR8102
數據采集儀
可控制設備，并收集實時數據
47.06 MB
LR8400-21
LR8401-21
LR8402-21
LR8410-30
LR8450/-01
LR8101
LR8102
LR8401-21
LR8402-21
LR8410-30
LR8450/-01
LR8101
LR8102
數據采集儀
提供GENNECT One的下載網址
243 MB
8423,LR8400系列,LR8410-30,LR8450/-01
數據采集儀
通過LabVIEW控制并選擇數據采集儀中的數據
24.48 MB
 |
數據采集儀LR8450/-01主機升級v2.21（2024年7月） 直連輸入單元U8550～U8554 V1.20、U8555 V1.10（2023年11月） 無線輸入單元升級v1.07（2023年11月） |
|
|
|
| 1. 軟件 |
| 最新軟件版本如下。若您還是用的老版本，請您進行升級。 |
LR8450/-01軟件版本：V2.21 主機引導加載程序: Rev.4 直連輸入單元軟件版本：U8550～U8554 V1.20、U8555 V1.10 無線輸入單元軟件版本：V1.07 |
| 2.版本確認方法 |
 |

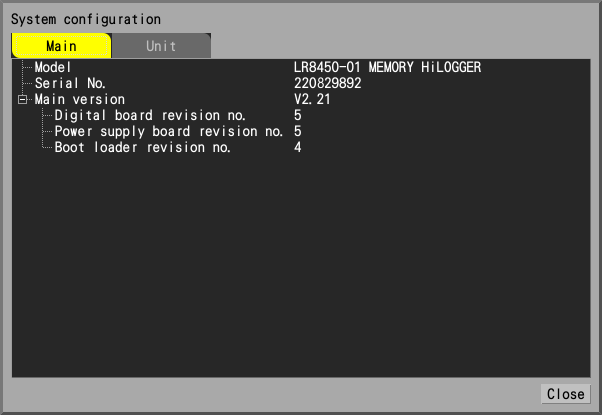

| 選擇[系統]-[環境]畫面右上角的[系統構成]，顯示畫面中會顯示軟件版本。 |
|

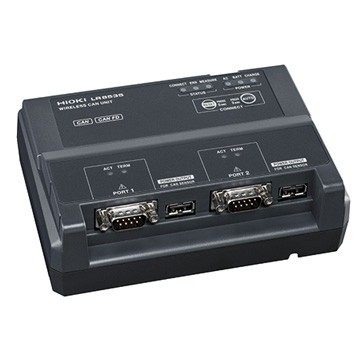

* CAN 單元 U8555、LR8535 受主機軟件 V2.00 或更高版本支持。 * 電流模塊U8556、LR8536受主機軟件 V2.20 或更高版本支持。 |
● 公開的升級軟件免費提供。是現在最新的版本。
● 下載本軟件時,若出現的不良現象,請向購買的代理商詢問。
● 本軟件的所有權、知識產權等以前權限都歸弊公司所屬。
● 版本升級中請不要切斷主機電源。而且請不要拔出PC卡。若切斷電源可能造成儀器損壞而需要送修。
● 使用說明書請使用最新版。
版本升級需要使用U盤。
請確認了以上內容之后再進下載升級軟件。
軟件的下載文件為ZIP格式。解壓后的軟件請先保存至U盤中，再按照"版本升級方法"進行版本升級。
關于版本升級的步驟請下載"版本升級方法"。
"版本升級方法"中寫明了軟件下載到主機版本升級的所有步驟。
