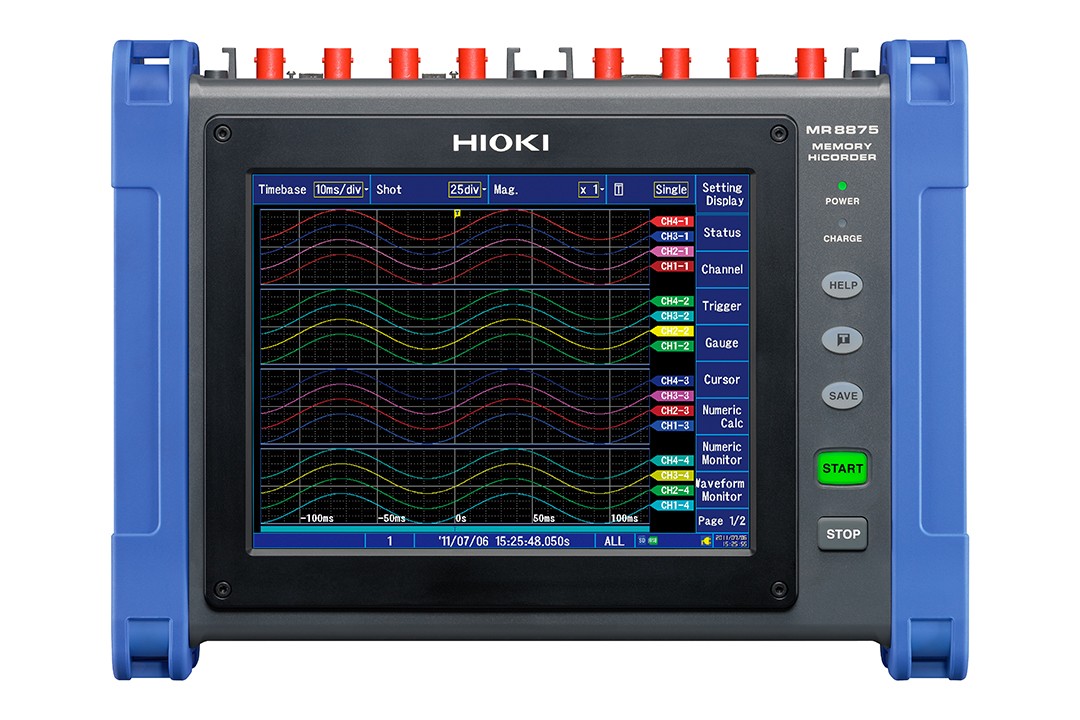

存儲記錄儀MR8875-30

返回上一頁

1000V輸入&畸變、溫度、CAN記錄，多通道記錄儀

最大16通道+8個邏輯通道掃描單元最大60ch 500kS/s 內存 32 MW (8 MW/單元) 16bits A/D 分辯率 USB、SD卡

詢價預約

概要
規格
選件
相關下載

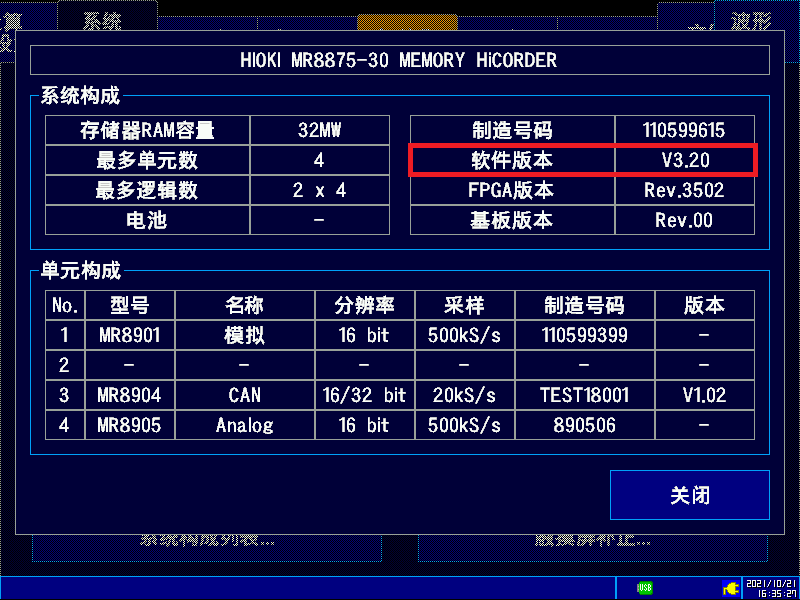

主機升級
解決方案
常見問題

● MR8905 輸入單元，具有 1000 V 輸入和 DC/RMS 測量功能
● 用于熱電偶溫度測量的多通道記錄儀，最多可測量 60ch，測量速度高達 10 ms

● 以 2 μsec 的速度同時對所有通道進行采樣

● 長期連續記錄，實時存儲在 SD 存儲卡上

● 電壓、溫度和應變測量，分辨率高達 16 bit

● 包括 FFT 和波形計算功能

● 直接觸摸屏選擇，操作直觀
● 抗震，耐高溫，機身牢固
● 機身小巧，一手掌握
● 3種電源選件

注：MR8875-30主機不能單獨使用。需要安裝一個以上插入模塊選件并購買配套的線材。

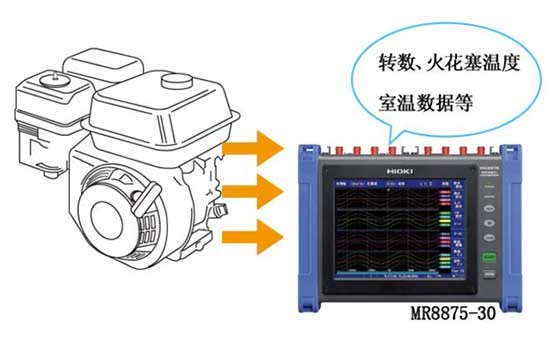

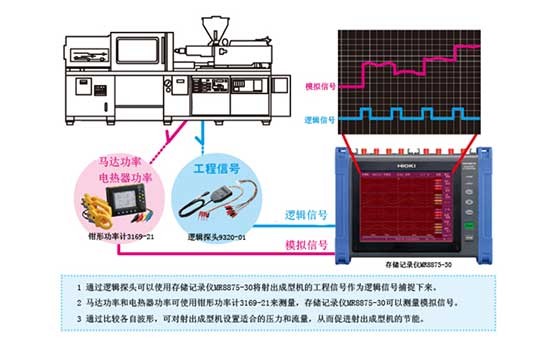

存儲記錄儀的使用方法：多通道的超高速數據采集儀

劃時代的高速實時記錄至SD卡中。2μs～3s的記錄間隔可選。50μs以下時，可以將60ch輸入實時記錄至SD卡中。

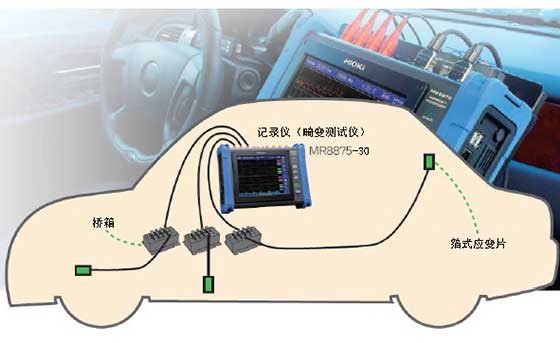

存儲記錄儀的使用方法：安裝應變單元，并測量加速度

汽車、傳輸機、工業機器人的實驗中測量加速度的變化情況。通過安裝MR8875-30的應用單元可測量最多16通道的加速度。追求舒適操作和效率，如根據應變式加速度傳感器的連接設置量程，以及易于讀取波形的轉換比功能等

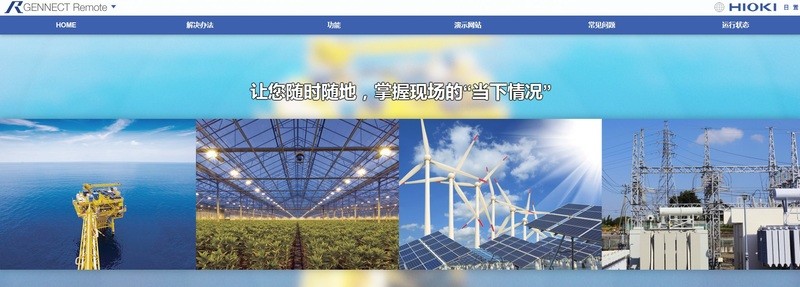

遠程測量聯網服務 GENNECT Remote

GENNECT Remote是5分鐘就能完成搭建的遠程測量系統。無需具備特別知識，即便您不在測試現場，也能遠程獲取測量數據、操作測量儀器。關于GENNECT Remote的功能、解決方案、技術參數等詳細內容，可查看GENNECT Remote專屬網站內容：請點擊這里

基本參數

輸入單元數	4個
通道數	最大16模擬通道(使用MR8902時最大60通道)+標準8個邏輯通道+2個脈沖通道 ※：對于模擬單元，通道間相互絕緣且與MR8875-30的GND獨立。對于CAN單元接口或標配邏輯端口或標配脈沖端口，所有通道有共同點GND。
測量量程 (滿量程20div)	5mV～10V/div，11量程，分辨率：測量量程的1/1250(使用MR8901時)
最大額定電壓	端口間：150V DC 接地端口間：100V AC, DC(使用MR8901時)
頻率特征	DC～100kHz(-3dB，使用MR8901時)
時間軸	200μs～5min/div，21量程，采樣周期：量程的1/100，外部采樣
最大采樣率	[使用 MR8901時] 500kS/秒(2μs周期，全通道同時) [使用 MR8902時] 10msec(全通道在每個記錄間隔被高速掃描) [使用 MR8903時] 200kS/秒(5μs周期，全通道同時) 外部采樣：200kS/秒(5μs周期)
測量功能	高速功能(高速記錄)
內存容量	總共32MW(不可增加，輸入單元每8MW/單元) ※：1W=2B，32MW=64MB ※: 輸入單元內，可根據通道數分配使用量
外部存儲	SD存儲卡×1，USB2.0×1
顯示	8.4英寸SVGA-TFT 彩色液晶
通訊接口	LAN: 100BASE-TX(對應DHCP,DNS,FTP服務器/客戶端，WEB服務器，E-mail發送，指令控制) USB：標配USB2.0，系列迷你B插座×1(根據通訊指令設置和測量，將SD存儲卡內的文件傳輸至PC)

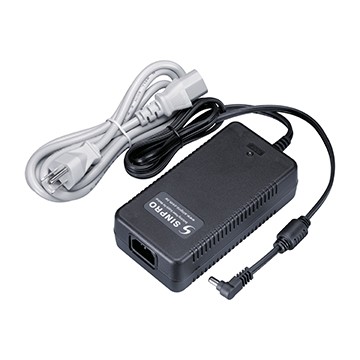

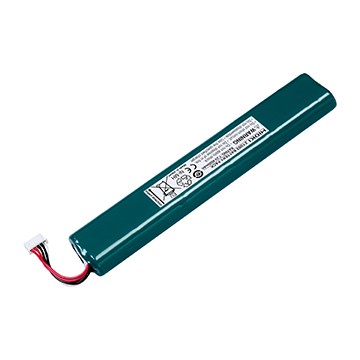

電源	1) AC適配器 Z1002：100～240V AC(50/60Hz)，56VA 2) 電池組Z1003：7.2V DC, 36VA※與AC適配器并用時，以適配器優先，通過AC適配器充電3h/連續使用時間1h (背光ON時) 3) 外部DC電源：10～28V DC, 56VA
尺寸，重量	298mmW×224mmH×84mmD，2.4kg(含輸入單元和電池組Z1003) 參考數據：3.47kg/122.4oz(含MR8901單元×4和電池組Z1003)
附件	使用說明書×1，操作指南×1，AC適配器Z1002×1，保護膜×1，USB連接線×1，掛繩×1，應用軟件光盤(波形觀察Wv/通訊指令表，CAN Editor×1)

存儲媒介

※購買SD卡時的注意事項：請務必使用我司選件中的SD卡。若使用我司意外的SD卡，則無法保證進行正常的保存、讀取。

SD存儲卡2GB Z4001
用于保存測量數據
查看詳情>>
SD卡 Z4003
8GB
查看詳情>>

各種輸入單元

※輸入單元為插入主機中安裝，可以由用戶自由組合。不標配輸入線，請另外購買。

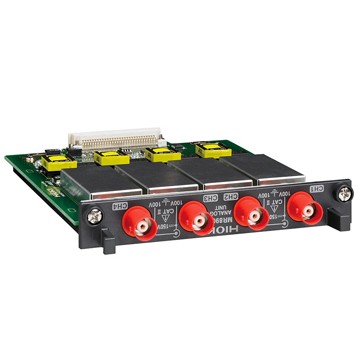

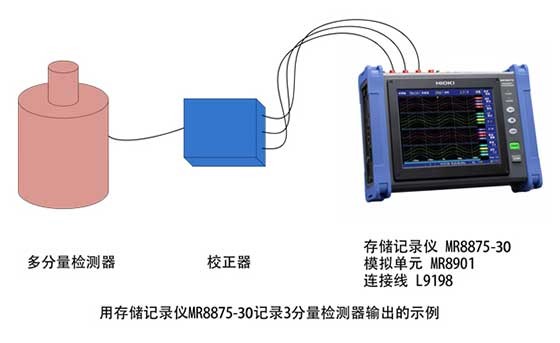

模擬單元 MR8901
模擬單元 MR8901 4ch，電壓輸入,DC～100kHz 寬頻帶
查看詳情>>

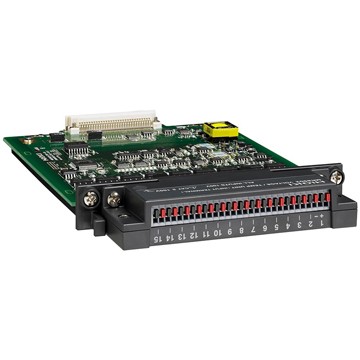

電壓/溫度單元 MR8902
15ch，電壓輸入，熱電偶的溫度輸入
查看詳情>>

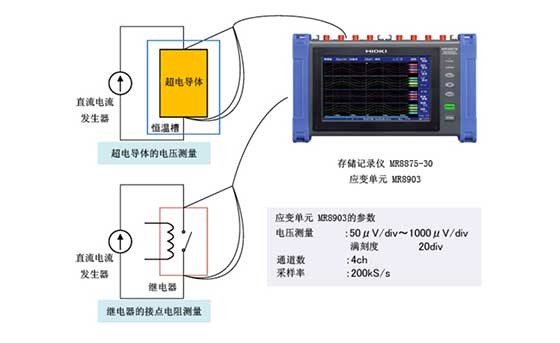

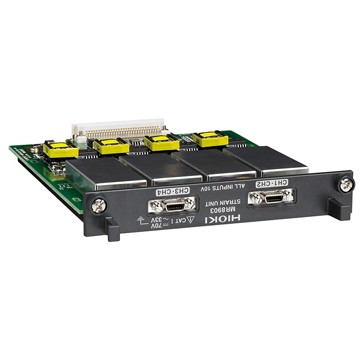

應變單元 MR8903
4ch，電壓輸入，應變測量轉換輸入，含轉換線
查看詳情>>

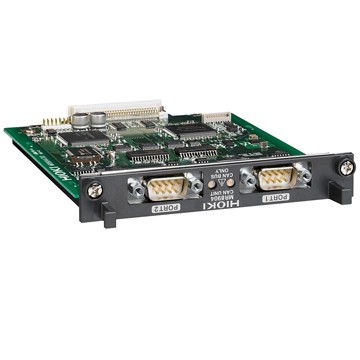

CAN單元 MR8904
最多15個模擬通道，相當于一個16bit的模擬信號，最大16邏輯通道相當于1個1bit的邏
查看詳情>>

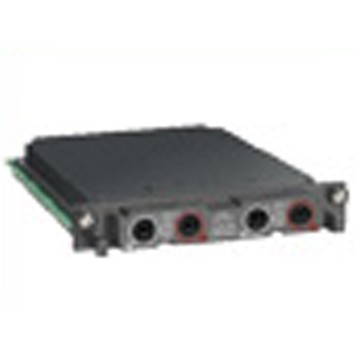

高壓單元 MR8905
2ch，高電壓DC/RMS輸入， DC~100kHz帶寬（MR8875-30主機V2.1
查看詳情>>

輸入線A

※輸入電壓根據測量儀器的最大輸入電壓而定。

抓狀夾 9790-02
抓狀夾 9790-02 以紅/黑兩端夾住被測物體測量 (9790)
查看詳情>>
接觸針9790-03
以紅/黑兩端夾住被測物體測量 (9790)
查看詳情>>
鱷魚夾 L9790-01
鱷魚夾 9790-01 以紅/黑兩端夾住被測物體測量 (L9790)
查看詳情>>
連接線 L9790 (細長型)
CAT II 300 V, 可任意彎曲測試線直徑2.8mm , 線長1.5m
查看詳情>>

輸入線B

※輸入電壓根據測量儀器的最大輸入電壓而定。

連接線 L9198
用于低電壓 (最高到 300V), 線長1.7m
查看詳情>>

輸入線C

※用于香蕉頭端口，輸入電壓根據連接的輸入單元的電壓而定。

連接線L4940
香蕉頭—香蕉頭，1.5m，紅黑各1
查看詳情>>
延長線L4931
用于香蕉插頭式連接線的延長線，1.5m
查看詳情>>
鱷魚夾L4935
安裝于香蕉插頭式連接線的前端，CAT IV 600V，CAT III 1000V
查看詳情>>
測試夾L4936
安裝于香蕉插頭式連接線的前端，CAT III 600V
查看詳情>>
磁鐵接合器L4937
用于L4930，CAT III 1000V
查看詳情>>

輸入線D

※對地電壓參考我司產品參數范圍?！硗庑枰╇婋娫础?/div>

差分探頭P9000
安全的進行高壓絕緣測量
查看詳情>>
AC適配器Z1008
AC100~240V
查看詳情>>

特注輸入線

用于P9000，關于特注品請另詢。（1）USB總線電源線（2）USB（A）-迷你B連接線（3）3分支連接線

輸入線E

※對地電壓參考我司產品參數范圍?！硗庑枰╇婋娫?。

差分探頭 9322
最高到 2kV DC 或 1kV AC. 可以與AC適配器 9418-15, 或探頭電源單
查看詳情>>
AC適配器9418-15
標配附件 100~240V AC，另售
查看詳情>>

非接觸電壓測量

AC非接觸電壓探頭SP3000
適用于外徑φ1mm?2.5mm的帶絕緣層電線;頻帶10Hz?100kHz;額定測量電壓5V
查看詳情>>
AC電壓探頭SP9001

查看詳情>>

用于其他輸入

CAN線 9713-01
用于MR8904。長1.8m
查看詳情>>
變換轉換器 9199
BNC-香蕉頭，用于連接輸入模塊的 BNC 端口
查看詳情>>
連接線 L9217
線兩端都有絕緣BNC 連接器，并連接至輸入模塊上的絕緣BNC連接器。長1.6m
查看詳情>>

邏輯測量

※僅能連接小型端口型?！⌒投丝谛偷?327、9320-01、9321-01、MR9321-01不需要9323。

轉換電纜 9323
由于端口不同，用于連接 9320/9321 與 8860 系列的記錄儀
查看詳情>>

最大200A（高精度）

※使用高精度電流傳感※使用高精度電流傳感器時領先需要電源CT955x。器時領先需要電源CT955x。

最大1000A（高精度）

※使用高精度電流傳感器時領先需要電源CT955x。※能和CT955x連接的僅限12pin（ME15W）端口的（-05型）傳感器?！褂?0pin（PL23）端口的傳感器另外需要轉換線CT9900。

AC/DC電流傳感器CT6875
追求高精度測量,頻帶DC~2MHz，額定電流AC/DC 500A
查看詳情>>
AC/DC電流傳感器CT6876
頻帶DC~1.5MHz，額定電流AC/DC 1000A
查看詳情>>

傳感器用電源

※使用高精度電流傳感器時領先需要電源CT955x?！芎虲T955x連接的僅限12pin（ME15W）端口的（-05型）傳感器?！褂?0pin（PL23）端口的傳感器另外需要轉換線CT9900。

連接線 L9217
線兩端都有絕緣BNC 連接器，并連接至輸入模塊上的絕緣BNC連接器。長1.6m
查看詳情>>
傳感器單元CT9555
單獨使用電流傳感器時的供電;1ch，帶波形輸出
查看詳情>>
傳感器單元CT9556
單獨使用電流傳感器時的供電;1ch，帶波形/RMS輸出
查看詳情>>
傳感器單元CT9557
單獨使用電流傳感器時的供電;4ch，帶計算功能、波形/RMS輸出
查看詳情>>

100A～2000A（中速）

使用這類電流傳感器時另外需要CT7290等。

AC/DC電流傳感器 CT7631
直流電壓輸入100A的電流傳感器
查看詳情>>
AC/DC電流傳感器 CT7636
DC輸入600A的電流傳感器
查看詳情>>
AC/DC電流傳感器 CT7642
DC輸入2000A的電流傳感器
查看詳情>>
AC/DC自動調零電流傳感器 CT7731
帶寬DC～5kHz（-3dB）;額定測試電流AC/DC 100A;輸出電壓1mV/A;可測
查看詳情>>
AC/DC自動調零電流傳感器 CT7736
直流電壓輸入600A的電流傳感器
查看詳情>>
AC/DC自動調零電流傳感器 CT7742
直流電壓輸入2000A的電流傳感器
查看詳情>>
顯示單元 CM7290
電流傳感器用帶顯示的電源
查看詳情>>
