檢查散熱器的溫度分布

能夠檢查使電車馬達冷卻的散熱器的表面溫度分布

要點

? 能夠在測量溫度測量點的溫度同時，將各測量點間的溫度差實時進行內部運算、波形顯示以及數據傳送。
? 也可以根據預先設定的溫度差的允許范圍進行報警輸出。
? 使用數據采集儀LR8450和熱流傳感器，還能了解散熱情況。

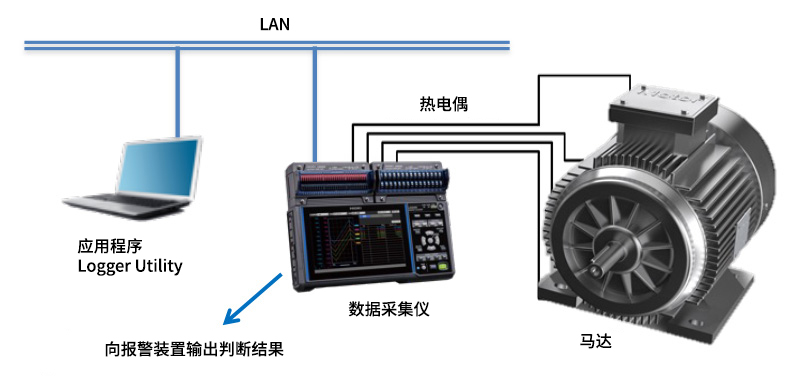

安裝方法

? 上述例子是在兩組測量點里分別測量溫度差，測量數據和判斷結果通過 LAN 線傳送到終端。
? 可以利用Logger Utility把數據轉換成 CSV 格式，自動粘貼在用戶所做的報告書上然后再打印出來。

使用儀器

數據采集儀LR8450+U8550×2（30ch）
熱流數據采集儀LR8432（10ch）
※請另外準備熱電偶、熱流傳感器。
※ 記載的內容是根據 2024 年1 月發行的儀器型號。產品參數可能會有更改，請以現在發行的為準。
