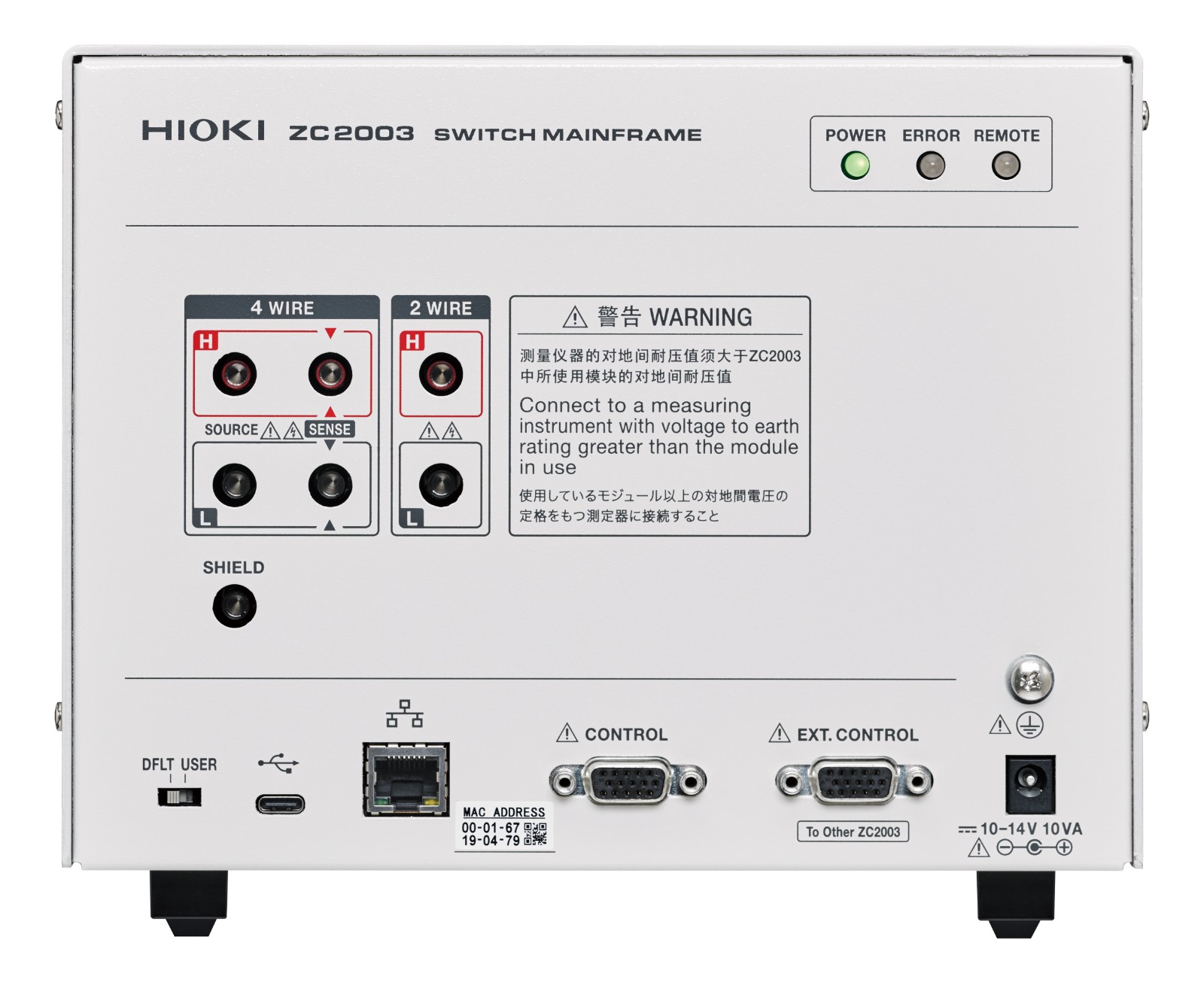

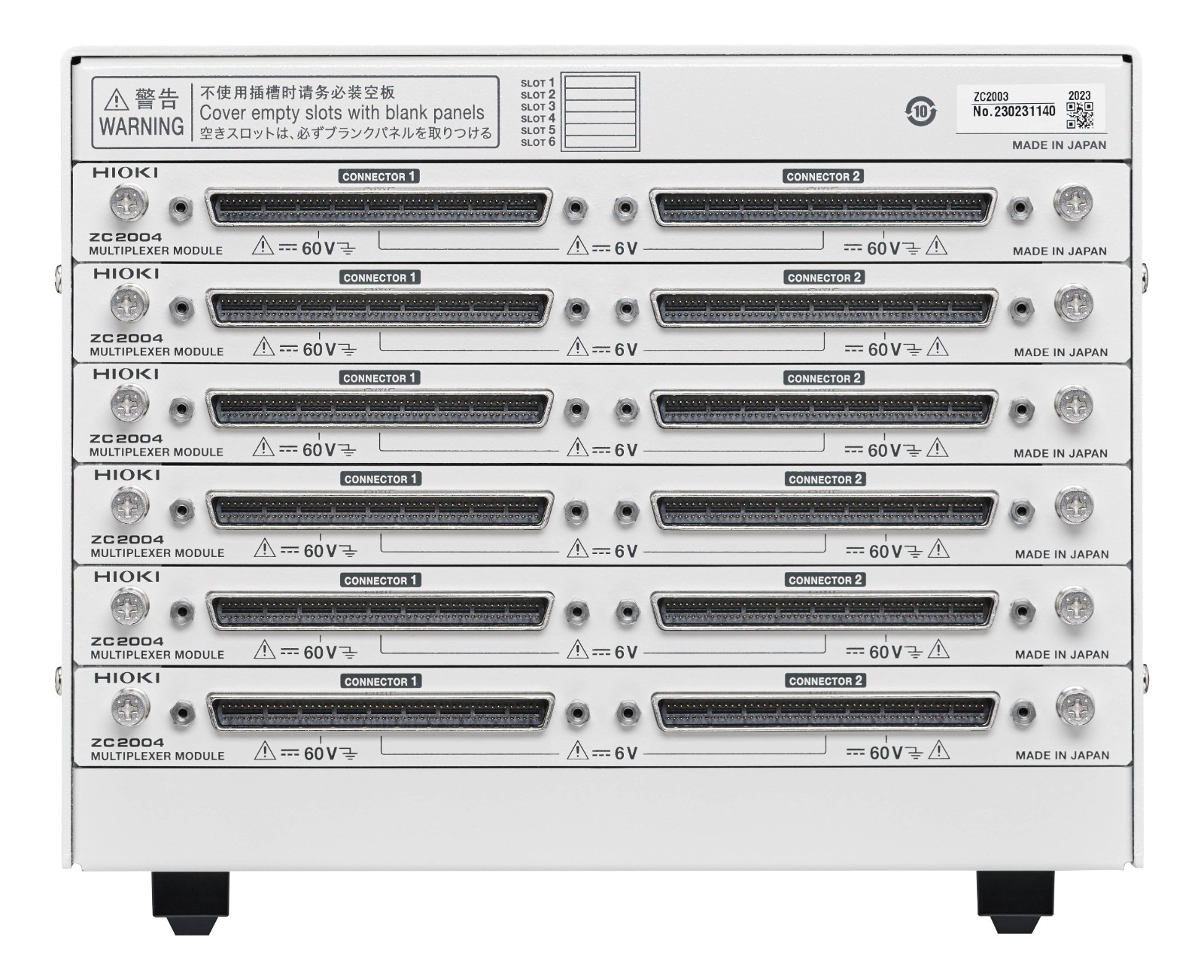

    掃描模塊機架 ZC2003

    返回上一頁
    適用于多電芯測量,保證組合精度
    2臺測試儀器可以同時組合使用;體積是以往型號的一半寬度。

    ● 針對多電芯出貨檢查的高效方案

    ● 考慮到阻抗測量的電路設計減少通道之間的誤差

    ● 采用半導體開關,提供高速切換和免維護

    ● 極小的組合影響量,保障準確的測試結果

    ● 各通道內置短路保護保險絲

    • 相鄰?fù)ǖ拦δ?

      進一步提高檢測系統的測量精度及穩定性,使用相鄰?fù)ǖ拦δ埽梢愿纳浦苓厡?dǎo)體變化對測量結果的影響。

      電池內阻不僅會隨著感抗X的增大而增大;并且,隨著周邊導體的擺放位置不同,電池內阻逐漸增大。

    • 產品介紹視頻
      產品介紹視頻

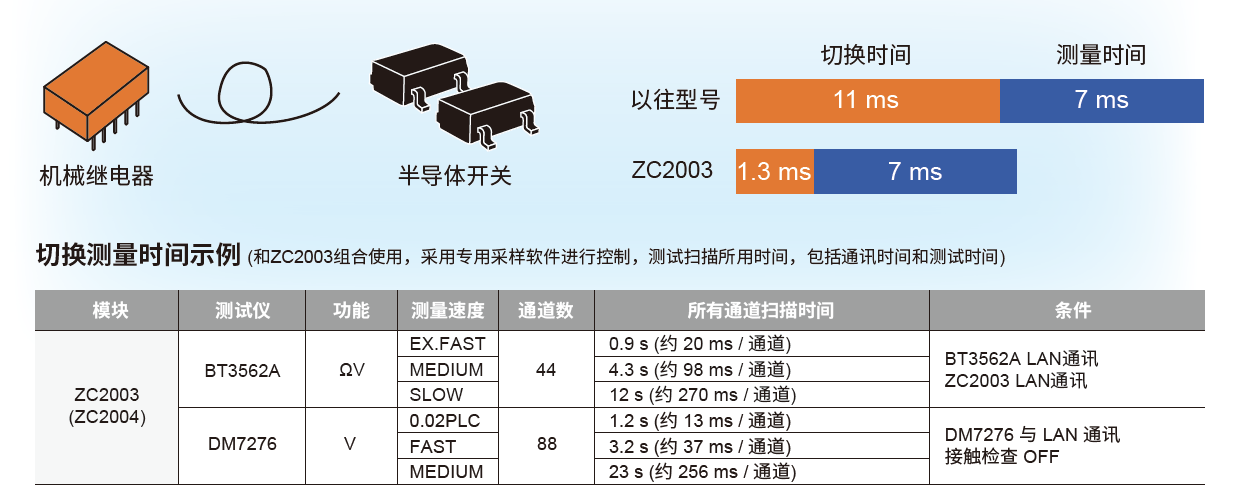

    • 采用半導體開關陣列,更快的開關速度

      由傳統的機械式繼電器替換為半導體開關,具有更小的布局面積,無需考慮使用壽命,以及更快的切換速度。

      對應2線式/4線式測試的高速模塊ZC2004具有1.3 ms的切換速度(不包括通訊時間)。

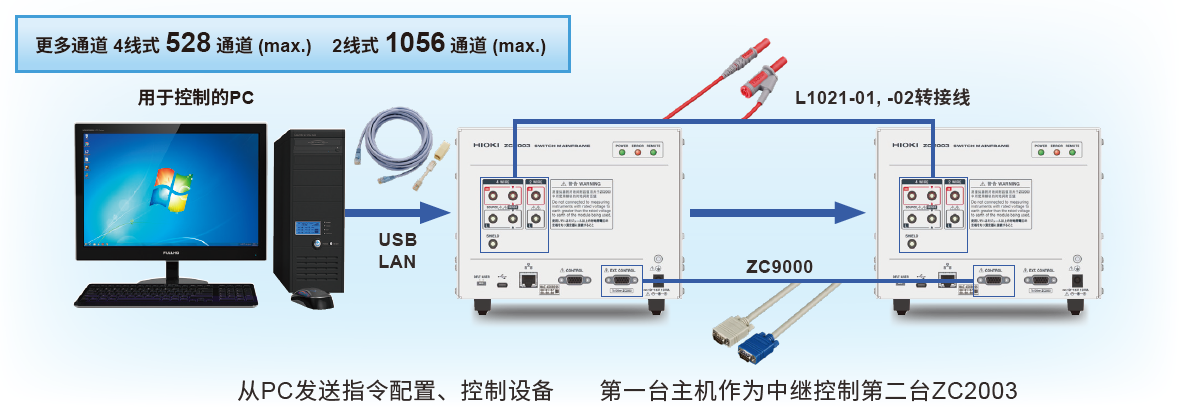

    • 通道擴展功能,節約上位機端口

      一般擴展開關主機,需要另外追加一個端口對第二臺設備進行控制,若用專用線纜ZC9000連接第二臺繼電器主機,并且使用ZC2003的擴展功能,僅用一個端口便能控制兩臺繼電器進行切換。(也可與第二臺開關主機進行通訊)節約了上位機的端口個數。

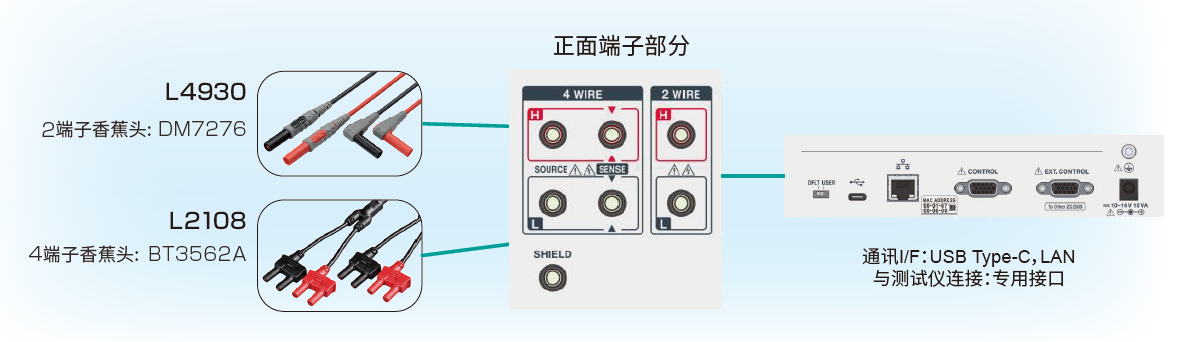

    • 測試用線纜的案例,豐富的通訊接口

      連接線與對應測試儀連接示例

    • 小電阻高精度測量模式,適用于刀片電池的測量

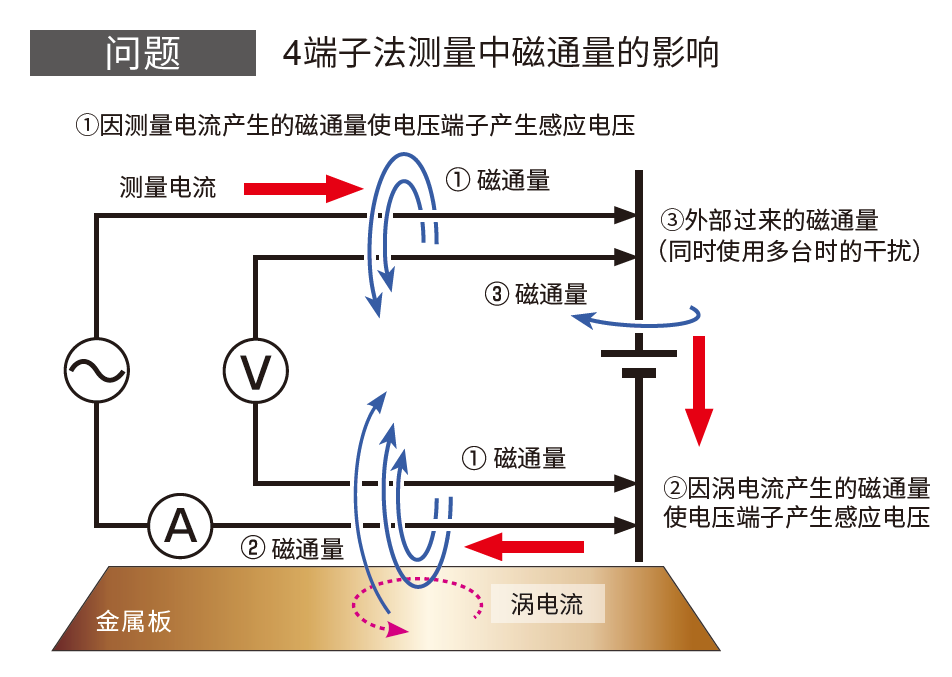

      4端子法中,從交流的測量電流中產生磁通量。 而且該磁通量會在周邊金屬中產生渦電流,來自該渦電流的磁通量會影響檢測信號,從而使測量值產生誤差。

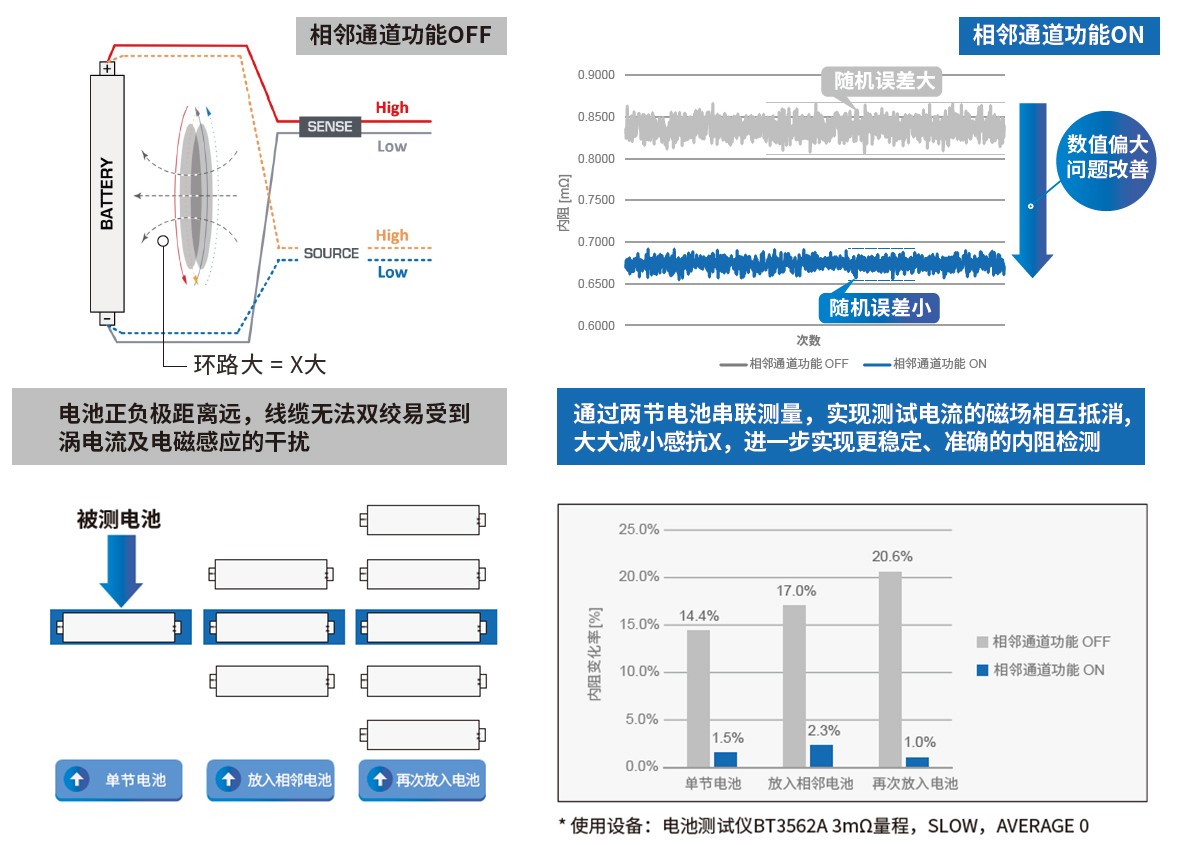

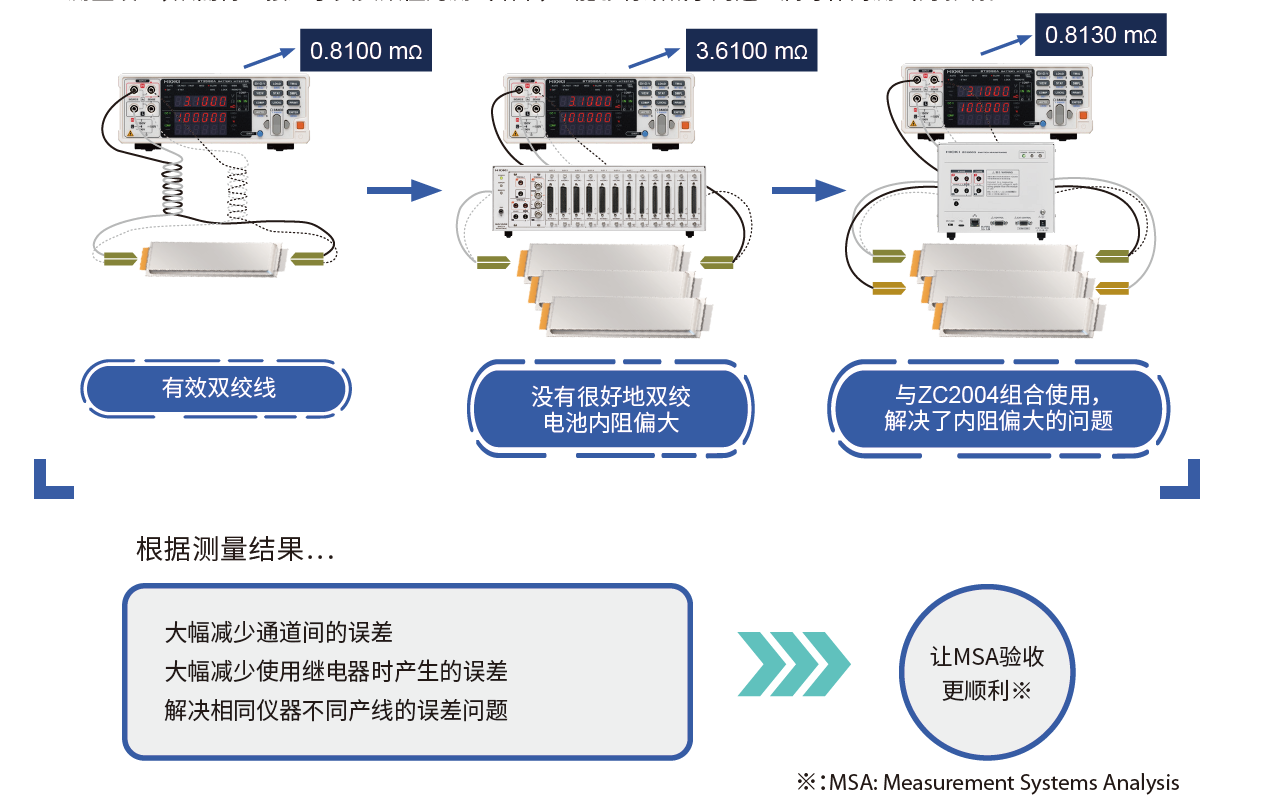

    • 電池內阻測試偏差太大? 使用ZC2004多路掃描模塊即可解決

      由于刀片電池的長度較長,且電池的極耳分布在電池兩側,H和L的線纜距離很遠,無法進行可靠的雙絞,從而形成了較大的電流環路,在測試中往往發現測試結果比真實值偏大。此外,在多通道測試的方案里,電芯被依次并排地放置在托盤中,受相鄰電池外殼金屬的影響,測試值也會發生變化。

      采用多路掃描模塊ZC2004的相鄰?fù)ǖ拦δ苓M(jìn)行切換測試后,可以有效地減少由線纜形狀、配線方式而造成的測量誤差,從而得到接近于真實數值的測試結果,且能夠有效減小周邊金屬導體對測試的影響。

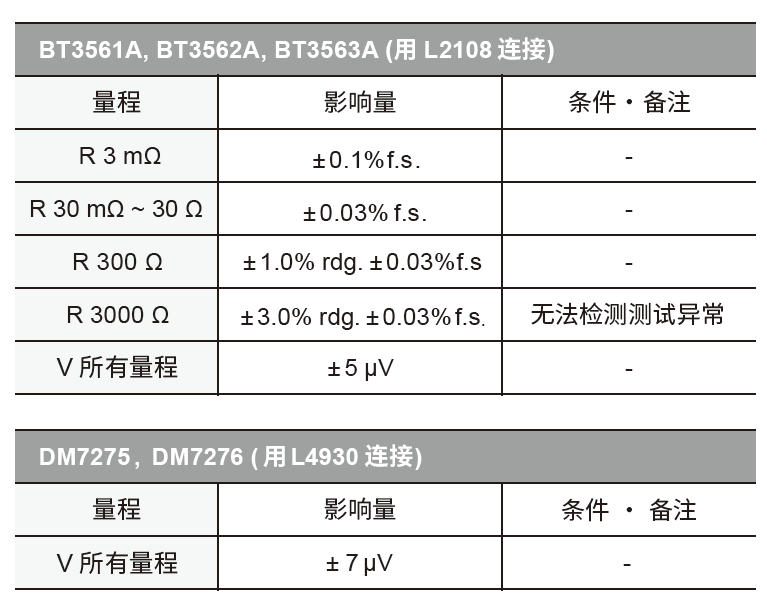

    • ZC2004追加影響量

      詳見圖中表格

    ZC2003參數

    插槽數量最大6個
    對應模塊2 線式/ 4 線式多路掃描模塊ZC2004
    可連接測試儀臺數

    最多2臺

    2線式1臺+4線式1臺

    最大輸入電壓DC 60 V, AC 30 V rms, 42.4 V peak
    通訊接口CONTROL、EXT.CONTROL、USB、LAN
    功能

    2臺協同使用功能

    通訊設置切換功能

    顯示電源LED,錯誤LED,遠程LED
    電源AC 100V ~ 240V / 25 VA(50/60 Hz)
    體積及重量

    約215 (W) ×164 (H) ×411 (D) mm(不含突起),約3.3 kg

    附件啟動指南,AC 適配器 Z1008
    選件

    多路掃描模塊 ZC2004

    連接線 ZC9000

    USB 連接線 L9510

    LAN 電纜 9642

    連接線 L2108

    連接線 L4930

    轉接線 L1021- 01、L1021- 02

    多路掃描模塊ZC2004參數※


    接線方式2線式或4線式
    通道數88通道 (2線式), 44通道 (4線式)
    觸點方式

    半導體開關

    通道切換時間

    1.3 ms (同一連接器內切換)

    1.9 ms (同一主機內切換)

    20 ms (主機間切換)

    最大容許電壓

    DC 6 V (HIGH-LOW間,SOURCE -SENSE間, 通道之間), DC 60V (對地額定電壓)

    最大容許電流

    DC300mA, AC300mA rms

    測量連接器DX10A-100S(50) 母頭 Hirose M2.6 x 0.45
    體積及重量約210(W)× 19.5(H)× 302.7 (D)mm, 約0.36 kg

    ※ 外殼電壓高速測試模塊,需特注申請


    端子臺

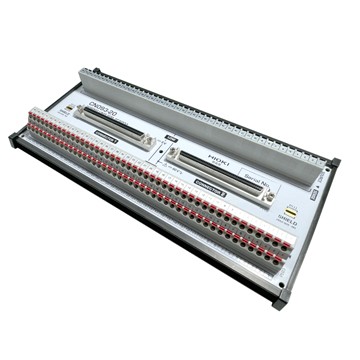

    • 端子臺CN093-10/20
      端子臺CN093-10/20

      ZC2004用端子臺

      查看詳情>>

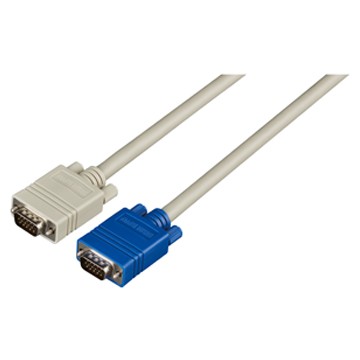

    • 連接線CN093-91/92
      連接線CN093-91/92

      連接CN093-10或CN093-20端子臺和ZC2004的專用連接線(2根/套)

      查看詳情>>
    適配主機
    • 電池測試儀 BT3561A
      電池測試儀 BT3561A

      用于動力的小型電池、60 V以下的小型電池組

      查看詳情>>
    • 電池測試儀 BT3562A(BT3562替代型號)
      電池測試儀 BT3562A(BT3562替代型號)

      用于測試xEV大型電池、100 V以下的中型電池組的測試

      查看詳情>>
    • 電池測試儀 BT3563A(BT3563替代型號)
      電池測試儀 BT3563A(BT3563替代型號)

      用于測試xEV大型電池、300 V以下的大型電池組測試

      查看詳情>>
    • 電池測試儀BT3564
      電池測試儀BT3564

      最大輸入電壓1000V,針對EV、PHEV的耐高壓電池測試儀

      查看詳情>>

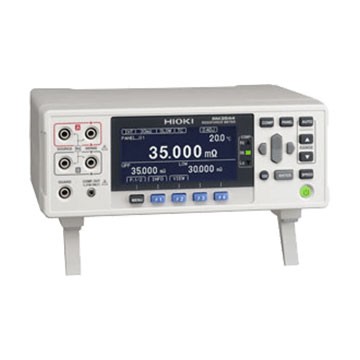

    • 電阻計RM3544
      電阻計RM3544

      適合手動產線和自動產線的簡易微電阻計

      查看詳情>>

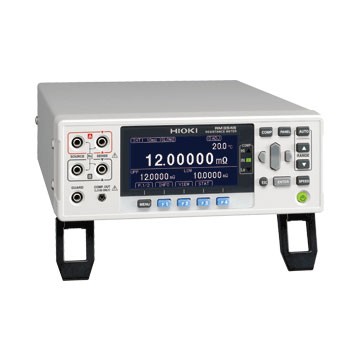

    • 電阻計RM3545
      電阻計RM3545

      支持高精度·多通道(4端子20ch)

      查看詳情>>

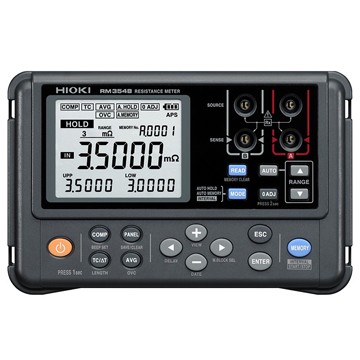

    • 電阻計RM3548
      電阻計RM3548

      可測量μΩ到MΩ的高精度便攜式微電阻計

      查看詳情>>
    • 電池測試儀BT6065,BT6075
      電池測試儀BT6065,BT6075

      為新一代大容量電池提供高精度OCV/IR檢查

      查看詳情>>
    多路掃描模塊

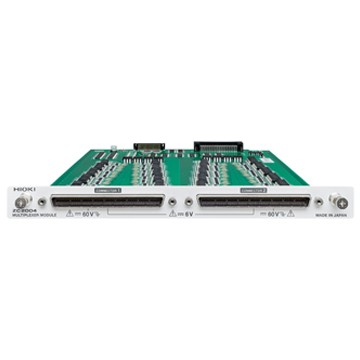

    • 多路掃描模塊 ZC2004
      多路掃描模塊 ZC2004

      采用高密度連接器, 滿足多通道測試需求

      查看詳情>>
    通訊電纜
    連接線

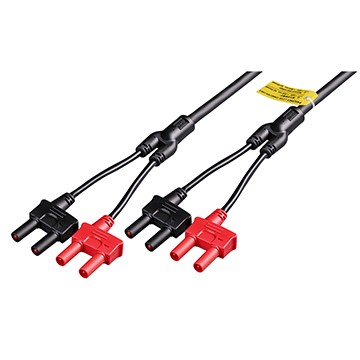

    • 連接線L2108
