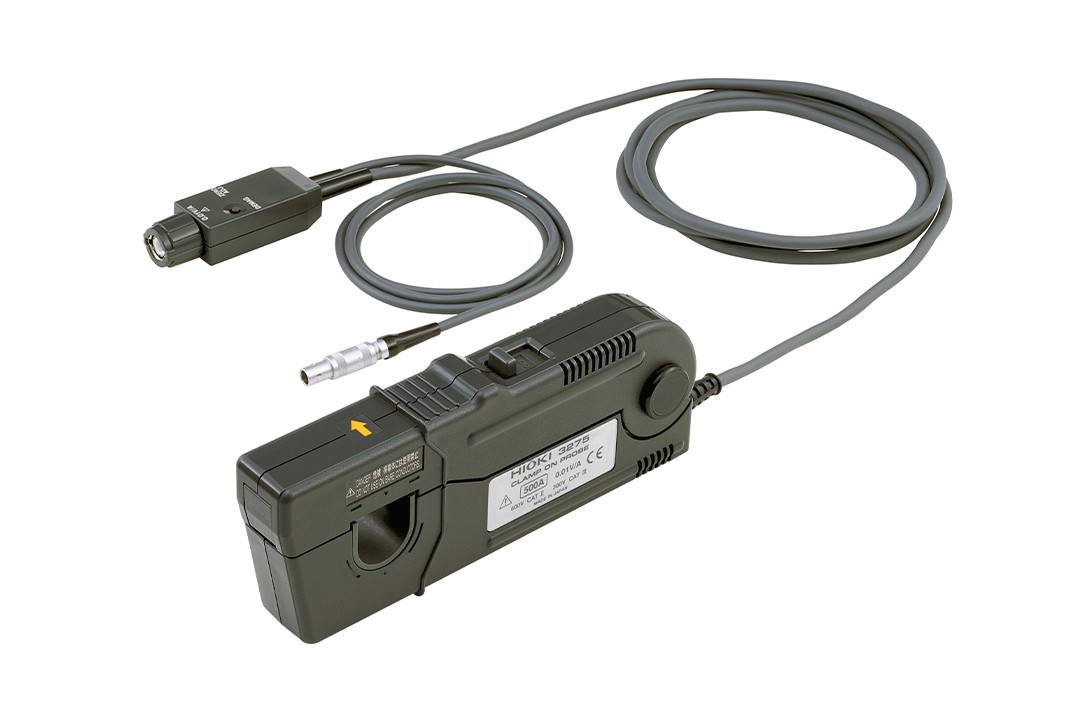

● DC～2MHz的寬頻帶,500A的大電流也可測量。適用于開關電源等電源周邊裝置的電流測量
● 可直接輸入到示波器的BNC端子
● 可在存儲記錄儀觀測波形
● 使用選件的專用電源,可提供除示波器以外的電源
※請在高輸入阻抗1 MΩ以上測量儀器主機上使用。
基本參數
| 頻帶寬 | DC～2MHz(-3dB) |
|---|---|
| 上升時間 | ≤175ns |
| 連續最大輸入量程 | 500A rms |
| 最大峰值電流 | 700A peak（非連續） |
| 輸出電壓率 | 0.01V/A |
| 振幅精度 | ±1.0%rdg.±5mV（0～500A/DC,45～66Hz） ±2.0%rdg.（500～700A峰值/DC,45～66Hz） |
| 噪音 | 最大25mA或更小(帶寬限制到20MHz) |
| 溫度特性靈敏度 | ±2%（55Hz/150A輸入，0～40℃） |
| 額定最大值 | 7.2VA （輸入在最大量程內） |
| 電源供應 | ±12V ±0.51V |
| 使用環境 | 0～40℃，最大80%rh（不凝結） |
| 外部磁場阻抗 | 最大800mA（等效）(直流和60Hz，磁場400A/m) |
| 最大線路電壓 | 600V CAT-II,300V CAT-III(絕緣體) |
| 被測導線 | 直徑最大20mm |
| 體積及重量 | 傳感器:約176寬×69高×27厚mm，520g， 終端單元:約27寬×55高×18厚mm |
| 電纜長 | 傳感器電纜：約2m(BNC連接) 電源電纜：約1m |
| 附件 | 軟包×1，使用說明書×1 |
電源 3272 (參數)

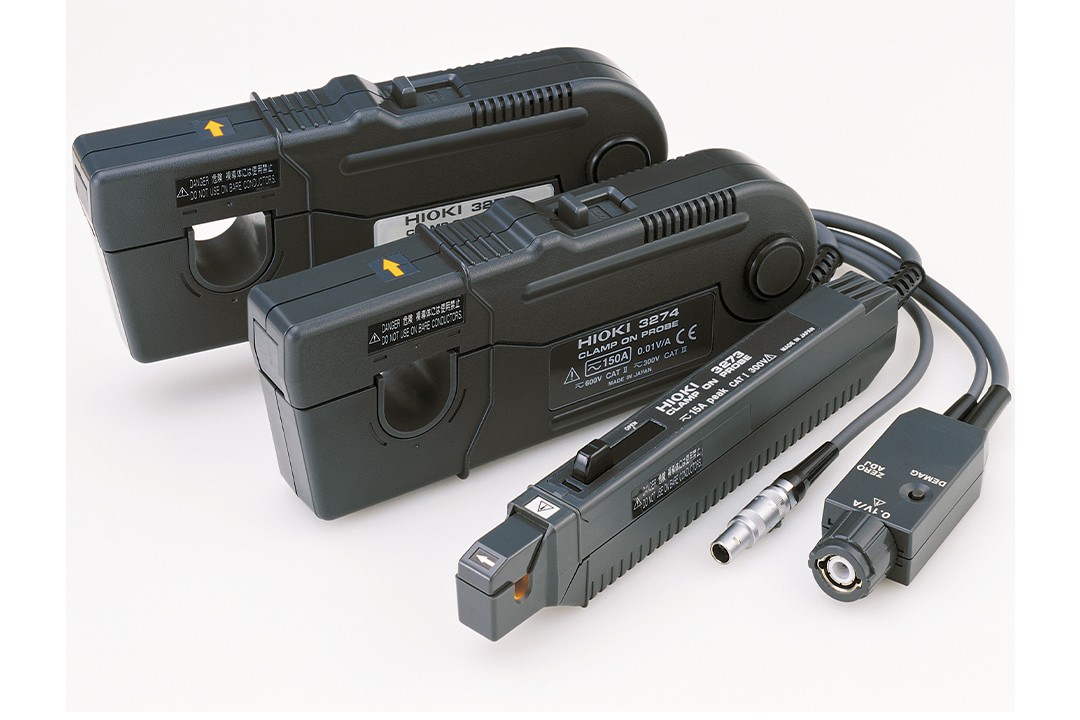

| 適用傳感器型號 | 鉗式電流探頭3273-50, 3274, 3275, 3276 × 1根(最多) ※電流探頭3273 × 2根(最多)，測試電流值較小的話，3273-50/3274/3275/3276也可以同時使用2根。 |
|---|---|
| 電源 | AC100V ±10%, 50/60Hz, 最大20 VA, (120, 220, 240 V時要指定) |
| 體積及重量 | 73W × 110H × 186 D mm,1.1kg |
| 附件 | 電源線 × 1，使用說明書 × 1，備用保險絲 × 1 |
電源 3269（參數）
| 適用傳感器型號 | 鉗式電流探頭3273-50, 3274, 3275, 3276 × 4根(最多) ※電流探頭3273 × 4根(最多) |
|---|---|
| 電源 | AC 100～240V, 50/60Hz, 最大170 VA |
| 體積及重量 | 80W × 119H × 200Dmm, 1.1kg |
| 附件 | 電源線 × 1，使用說明書 × 1 |
連續最大輸入范圍 (頻率延遲)
