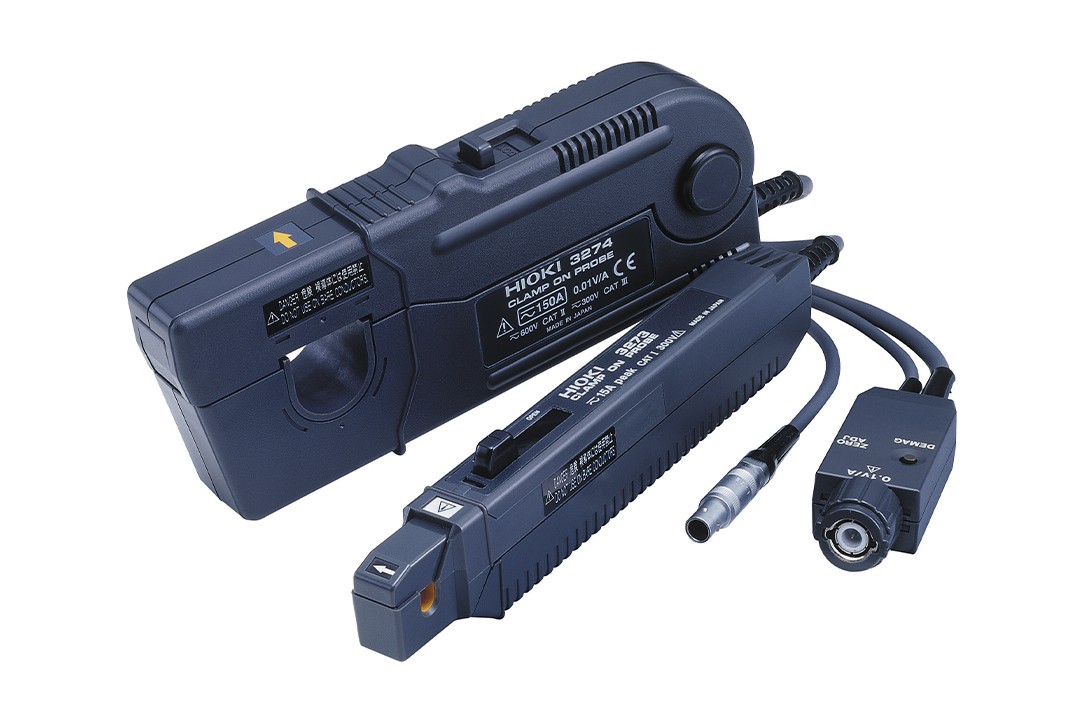

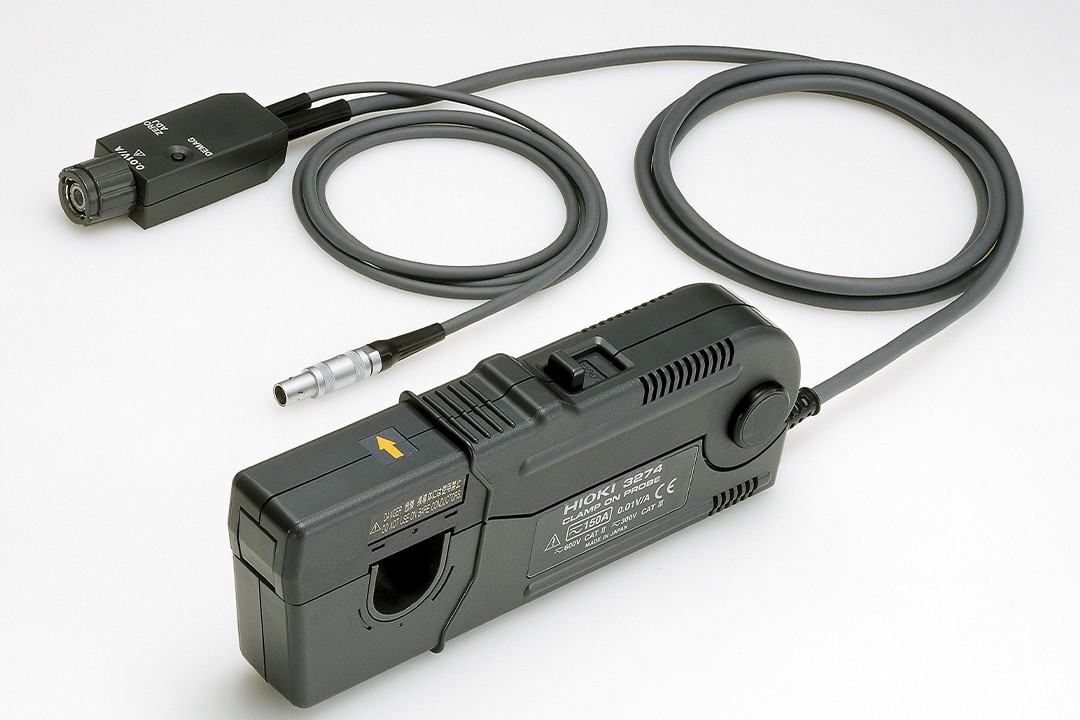

鉗式電流探頭 3274
返回上一頁可直接輸入給示波器的DC～10MHz寬頻電流探頭 （300A peak（非連續）；500A peak（脈沖寬度30 μs以下））
最大值150A
0.1V/A輸出
鉗口直徑20mm
- 概要
- 規格
- 選件
- 相關下載
- 常見問題
● 頻帶寬：DC～10 MHz
● 高S/N比：mA程度的波形觀測可能
● 可直接輸入到示波器的BNC端子
● 可在存儲記錄儀觀測波形
● 使用專用電源選件,可提供除示波器以外的電源
※請?jiān)诟咻斎胱杩? MΩ以上測量儀器主機上使用。
基本參數（精度保證1年）
| 頻帶寬 | DC～10MHz（-3dB） |
|---|---|
| 上升時間 | 35ns以下 |
| 噪音 | 最大25mA rms或更?。◣捪拗频?0MHz） |
| 連續最大輸入量程 | 150A rms（根據頻率設定間隔時間） |
| 最大峰值電流 | 300A peak（非連續） 500A peak（脈沖寬度30 μs以下） |
| 振幅精度 | ±1.0% rdg. ±1mV（DC, 45～66Hz, 30A rms以下） ±2.0% rdg.（DC, 45～66Hz, 30A rms 50A peak以下） |
| 振幅精度 | ±1.0% rdg. ±1mV（DC, 45～66Hz, 0?150 A） ±2.0% rdg.（DC, 45～66Hz, 150 A?300 A peak） |
| 輸出電壓率 | 0.1V/A ※輸出部內置。 |
| 被測導線 | Φ20 mm |
| 電源 | ±12V ±1V,5.5VA max. |
| 體積及重量 | 176W×69H×27D mm,500g,傳感器電纜2m（BNC端子）,電源電纜1m |
| 附件 | 軟包×1，使用說明書×1 |
